드라이블럭Advanced 모델 3번 채널 설정을 바꿨더니 온도값이 이상합니다

조회수 43

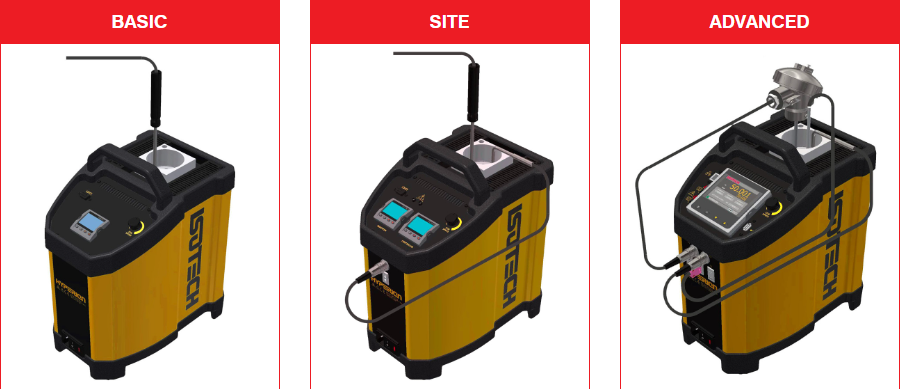

ISOTECH의 드라이블럭 라인 업에는 BASIC, SITE, ADVANCED 이렇게 3가지가 있습니다.


이 셋의 차이는 무엇일까요?




사진에서 볼 수 있듯이 탑재된 컨트롤러의 차이입니다.


BASIC 모델의 경우 딱 컨트롤만 가능한 3216 컨트롤러 하나만 탑재가 되어 있습니다. 인서트 내부의 온도를 측정하기 위해서는 별도의 측정기가 필요합니다.


SITE 모델은 인디케이터의 역할을 하는 컨트롤러가 하나 더 부착되어 있습니다.

사진에서 볼 수 있듯이 센서를 커넥터에 연결하여 온도를 측정할 수 있습니다. TC와 RTD 모두 가능합니다.


Advanced 모델은 이름에서 알 수 있듯이 진보된 컨트롤러입니다. 측정 채널도 TC 3채널, RTD 2채널이 있으며 컨트롤러 자체 절차를 수행하는 테스트 프로그램도 내장되어 있습니다.


디스플레이도 매우 커서 보기도 아주 편합니다.


다른 모델에 비해 상대적으로 복잡하기 때문에 몇 가지 설정을 잘못하면 오류가 걸리는 일이 생기는데요.


바로 열전대 측정 시 온도 보상에 대한 내용입니다. 온도보상은 Seeback효과로 인한 상온 온도 편차가 생기는 것을 바로 잡아주는 것을 뜻하는데 외부적으로 빙점을 잡아주지 않는 한 상온보상을 할 수는 없습니다.

하지만 기술이 발전함에 따라 이를 기계적으로 보상을 해줄 수 있는데요.

그게 바로 내부 보상입니다. 기계 자체에서 상온을 감지하여 그 만큼 보상하여 보여주는 것이죠.


온도를 지시하는 계기들은 대부분 이런 기능이 내장되어 있습니다.

ISOTECH의 정밀 온도계 MICRO-K의 경우에는 애초에 정밀급 이기에 이런 기계 보상을 하는 것이 취지에 맞지 않아 외부 보상만 쓰게 되어 있습니다.


위 3 모델도 모두 이 기능이 내장이 되어 있습니다.

그런데 Advanced 모델의 경우 주의할 사항이 있는데요.

1번, 2번 채널의 온도 보상의 기준이 바로  3번 채널에 있다는 것입니다.

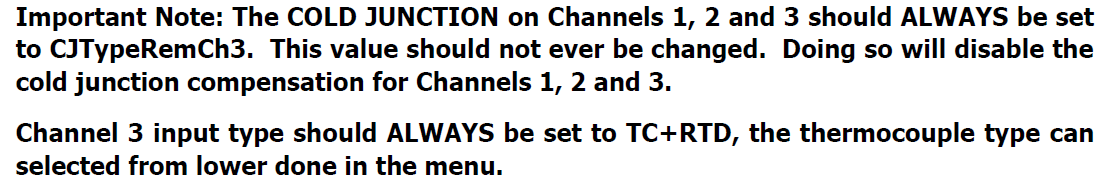

Advanced 모델들의 매뉴얼에 있는 공통적인 내용인데요.


내용인즉슨 Cold Junction, 즉 온도보상은 채널 3번을 기준으로 1번, 2번에서 사용 중이니 채널 3번의 셋팅을 항상 TC + RTD 라는 설정으로 유지하라는 내용입니다. 절대 바뀌면 안 된다고 하네요.


초기 설정을 건드리지 않았다면 측정에 이상이 있을리는 없지만 변동이 있을 경우 다시 설정하는 방법을 전달 드리겠습니다.

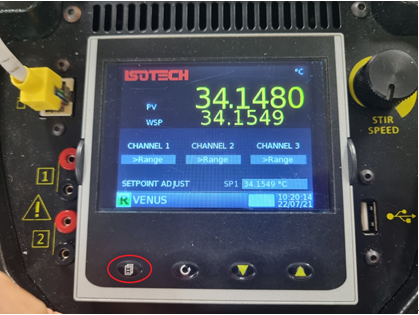

컨트롤러 좌측 하단의 페이지 버튼을 눌러 메뉴에 진입 합니다.

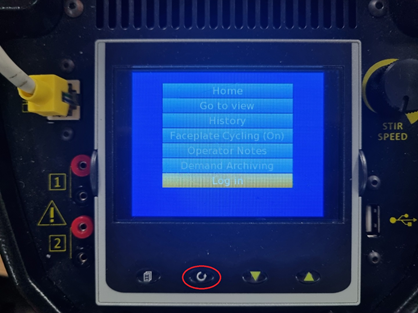

하단의 스크롤 키를 눌러 Engineer로 로그인을 합니다. 패스워드는 17입니다. 스크롤키는 메뉴에서 Enter의 개념으로 보시면 됩니다.

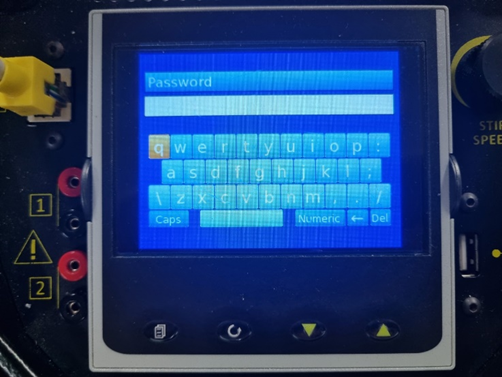

17을 입력 후 OK 부분에 커서를 옮긴 후 스크롤 키를 누르면



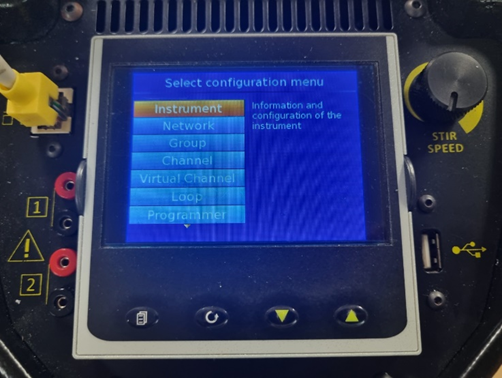

해당 화면에서 Channel을 누릅니다. Engineer 모드 진입 시 컨트롤은 자동으로 멈추게 되니 이상하게 생각 안 하셔도 됩니다.

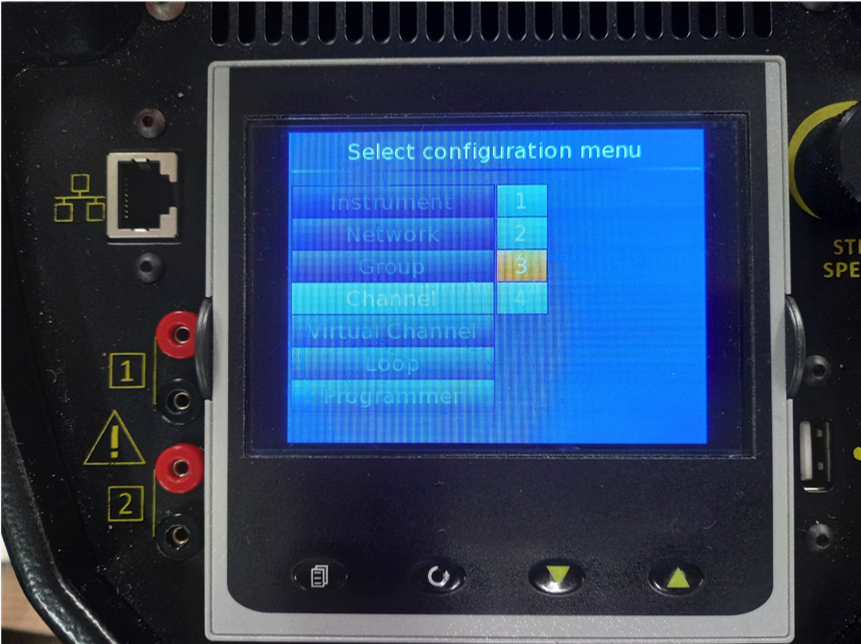

Channel에서 3번 채널로 진입 합니다.

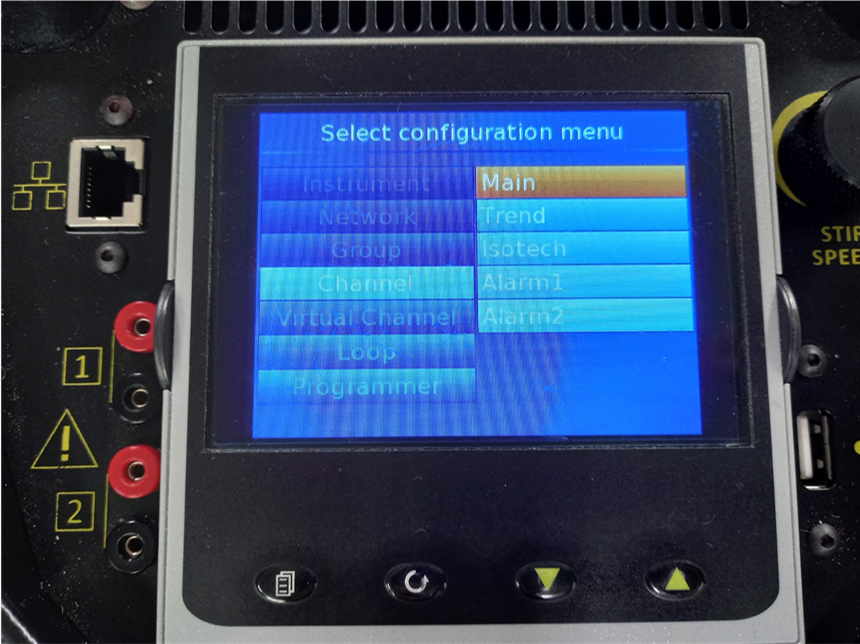

Main 으로 진입합니다.

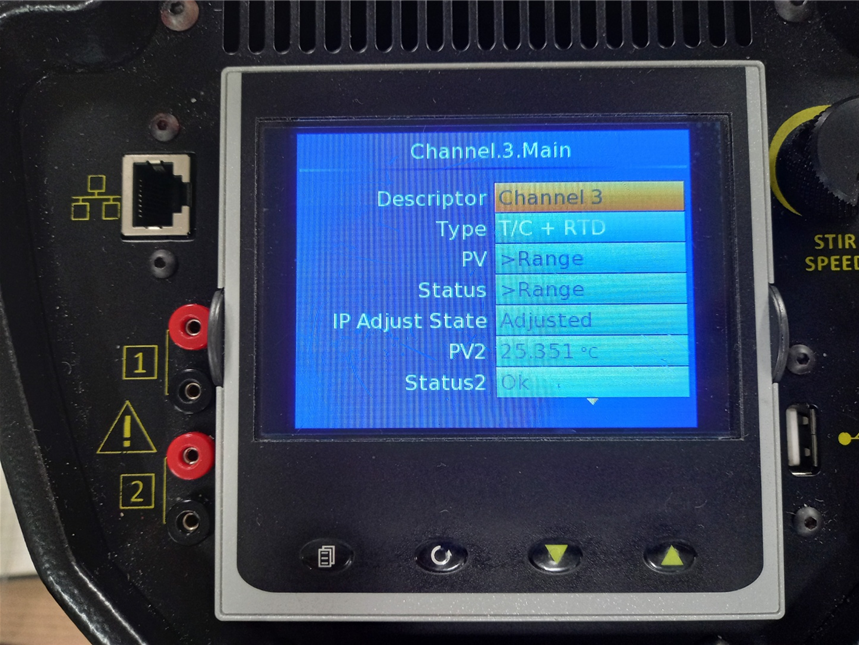

여기서 Type이 T/C + RTD 로 되어 있는지 확인 후 되어 있지 않으면 설정한 후 나오시면 됩니다.


이상 설정으로 잘못 된 온도 값을 바로 잡는 방법을 살펴보았습니다.
