소프트웨어/펌웨어CE6-cerhost, I-cal easy 소프트웨어 사용방법

조회수 41


CE6-cerhost

CE6-cerhost는 ISOTECH에서 제공하는 milliK 원격 제어 프로그램입니다.

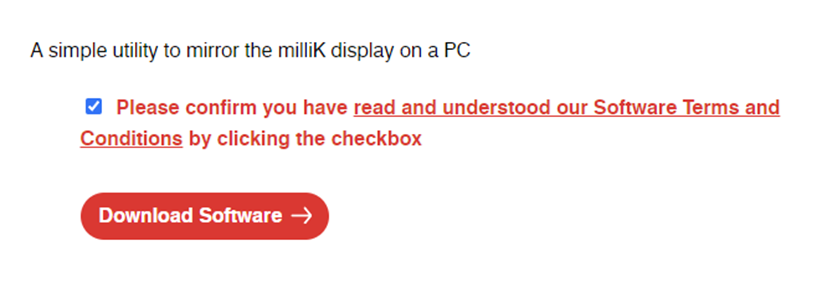

1. 링크 접속 후 다운로드

https://isotech.co.uk/software/remote-display-control-operate-the-millik-via-the-ethernet-port/

2. milliK 이더넷 설정

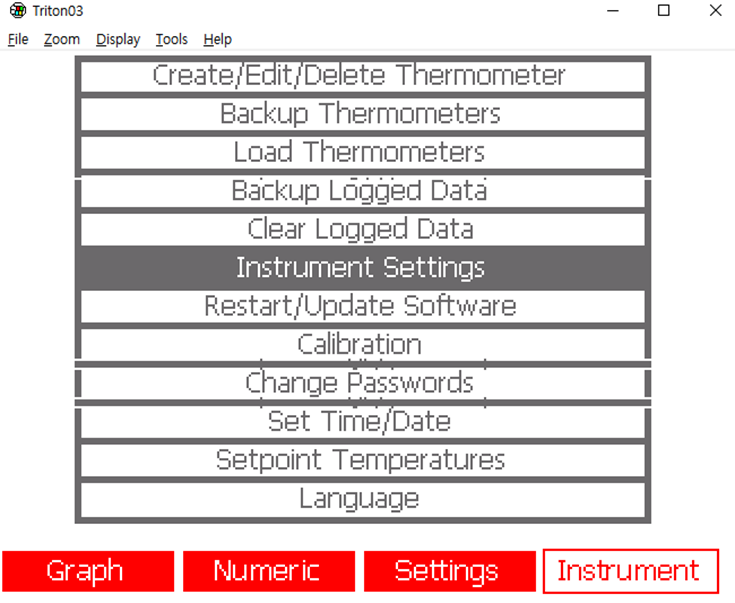

Instrument -> Instrument Settins 접속하여, IP주소설정


3. milliK와 PC를 LAN으로 연결하여 접속

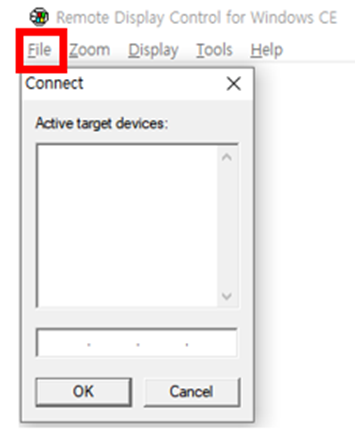

File -> connect -> milliK에 설정한 이더넷 주소 입력

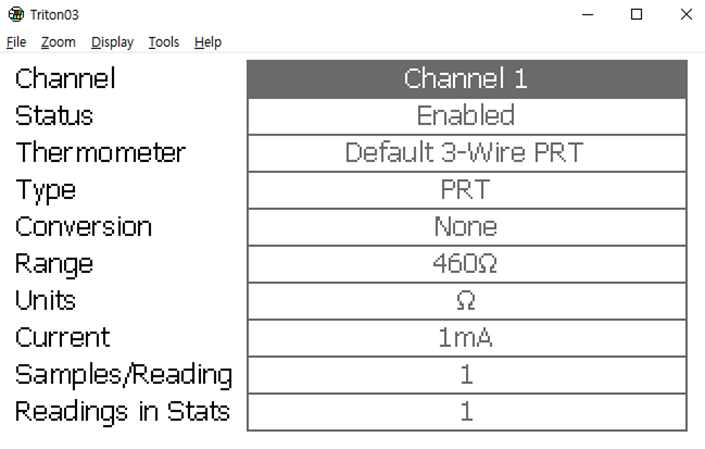

4. PC에서 원격 컨트롤

PC에서 손쉽게 milliK를 원격으로 컨트롤 할 수 있습니다.


이 방법 이외로 milliK를 milliK자체 내에서 cerhost프로그램처럼 사용할 수 있는 방법이 있습니다.

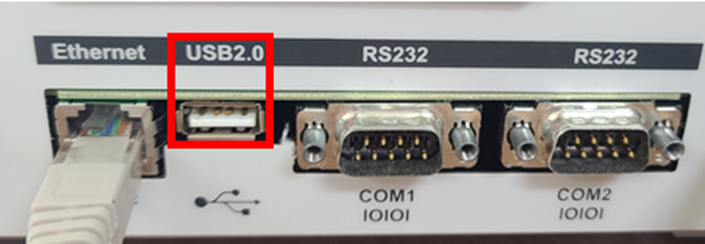

바로, milliK 뒷면 USB A 포트에 마우스 선을 연결하는 방법인데요.

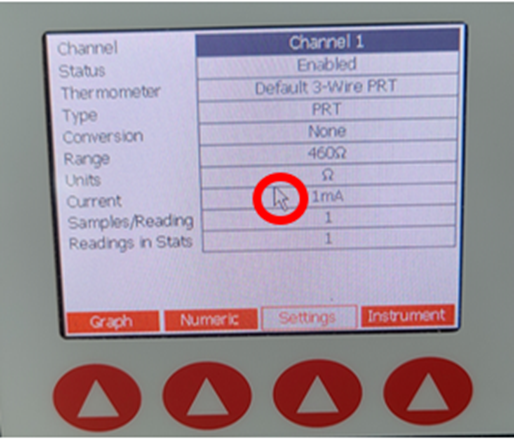

milliK 장비 내에서도 마우스를 활용하여 조작할 수 있습니다.




I - Cal easy

https://isotech.co.uk/products/i-cal-easy/

I-cal easy소프트웨어는 ISOTECH에서 제공하는 소프트웨어로 30일 무료버전 체험이 가능합니다.
자동화 센서 교정, 최대 20개의 교정포인트 입력, 안정성 기준 및 각 교정온도에서의 기록할 포인트 수 설정가능 등의 기능이 있습니다.

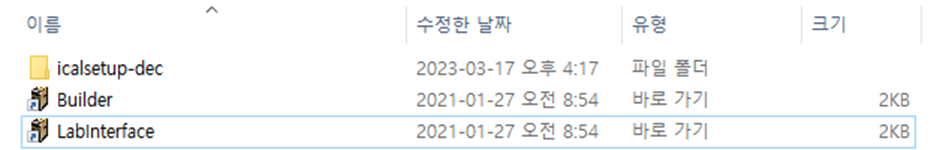

I cal easy 파일 내부에는 Builder와 Labinterface가 있습니다.


Builder
1. 이전 교정 테스트 결과 데이터 확인

2. 데이터 분석 및 계산 ( Callender Van Dusen 계수 계산)

3. 교정인증서 및 보고서 생성


Labinterface
1. 온도 데이터를 기록하고 텍스트 파일에 저장하여 Excel과 같은 스프레드시트로 직접 업로드 가능

2. 다양한 설정점에 대해 완전 자동화된 교정 테스트를 수행 및 추가 분석을 위해 데이터 저장


LanInterface에서 데이터를 저장 후 Builder에서 데이터 계산 및 인증서 발행



연결방법

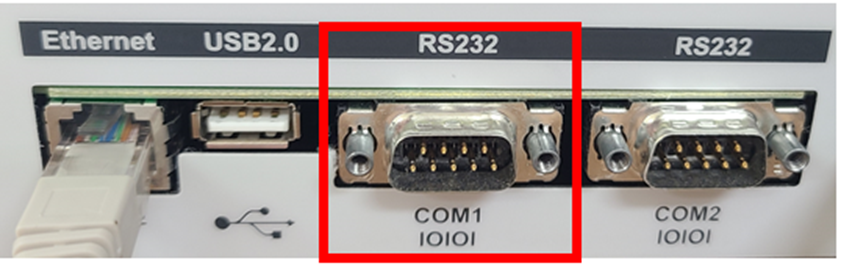

I cal easy 소프트웨어는 RS232 시리얼 통신으로 연결합니다.

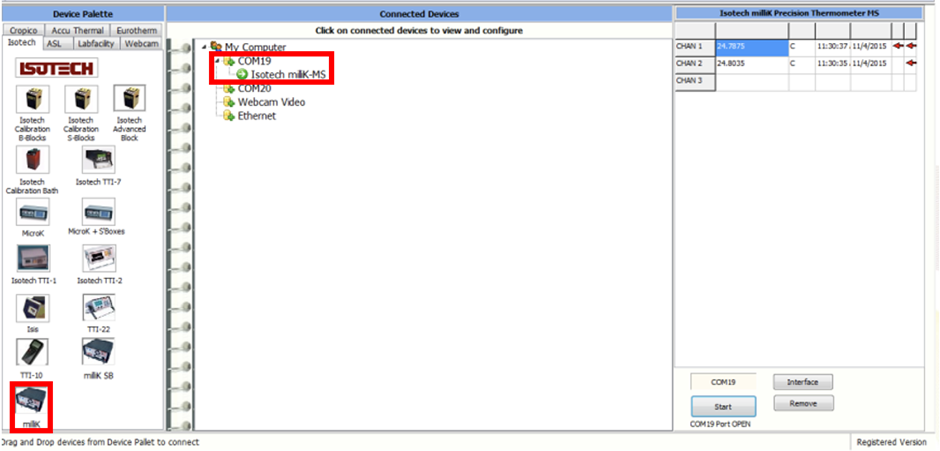

LabInterface에서 milliK아이콘을 클릭한 상태로 COM포트에 드래그합니다.
LabInterface를 이미 실행중인 상태에서 RS232케이블을 연결하면 COM포트가 생성되지 않으니,
RS232케이블을 나중에 연결한다면 실행종료 후 재 실행해야 됩니다.

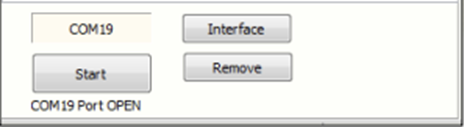

하단 START버튼을 누르면,

CHANNEL이 연결되어 값을 확인할 수 있습니다.

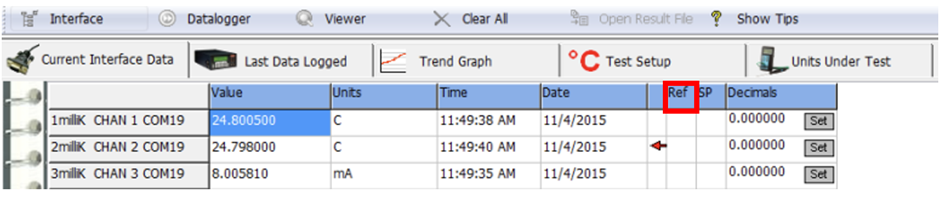

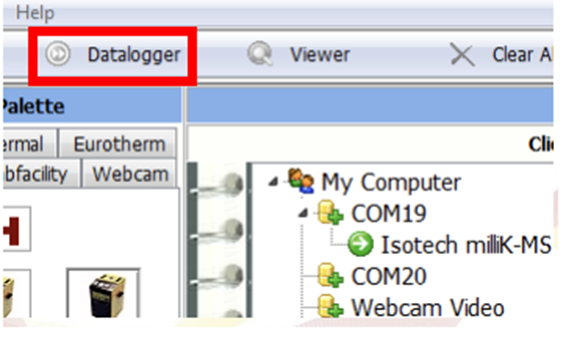

이후, Datalogger 탭에 접속하여, 테스트 장비 list를 확인

Ref라인에 ☑하면 목록에 있는 장비 중 기준을 설정할 수 있습니다.

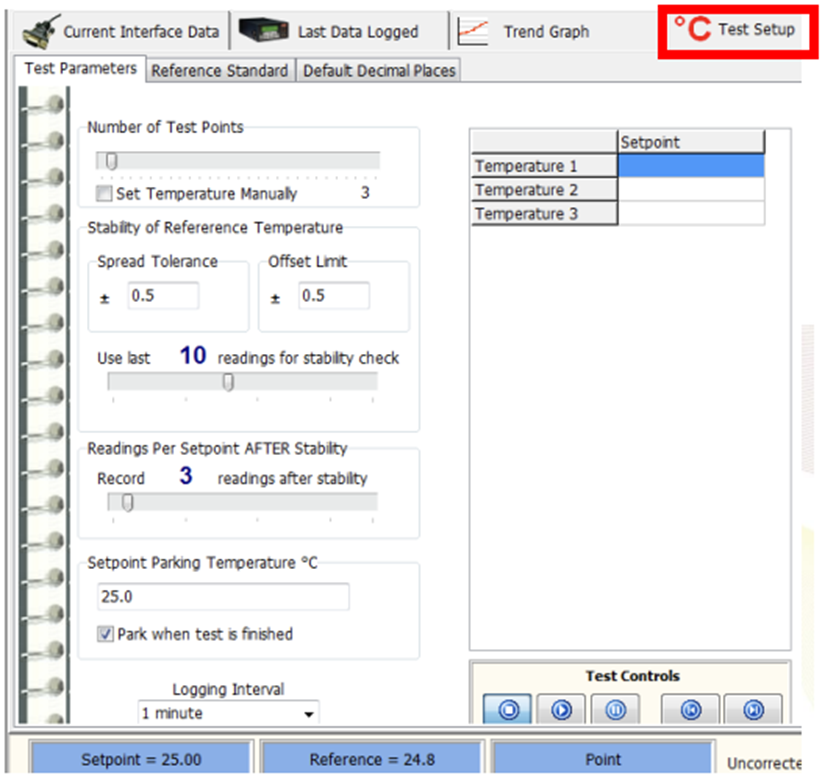

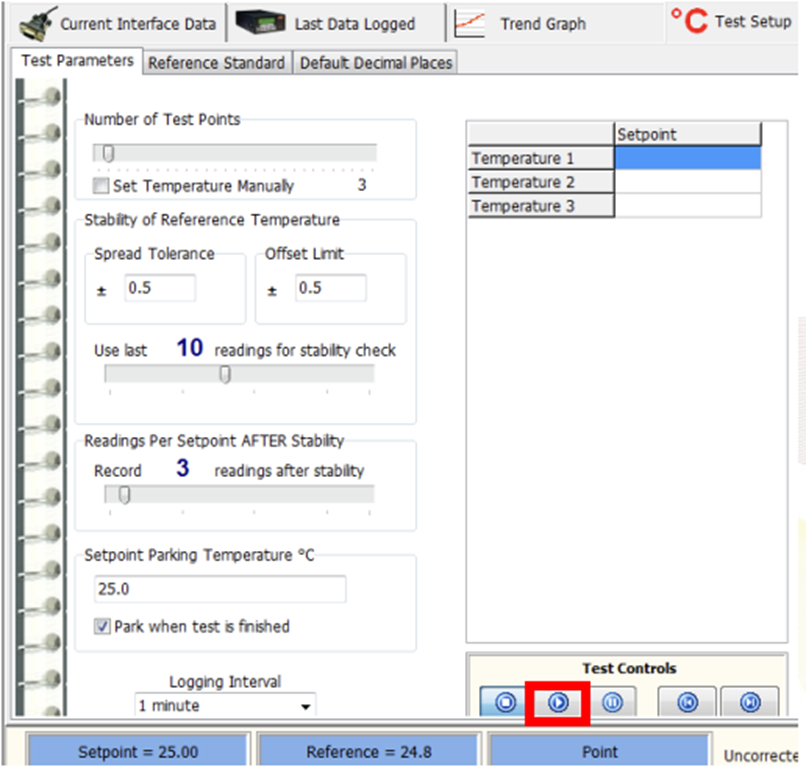

℃(Test Setup에 접속하여,
Test Point, 기준 온도 값 세팅, 안정 후 몇 회 측정 여부 설정, 수록 샘플링 설정 가능

위 설정으로 설명하자면,
우선 3개의 set point가 설정되어 있고, 안정화 시간을 10분으로 하며, 온도가 안정되면 각 포인트 별로 3회 값을 측정하는 설정으로 진행되었습니다.

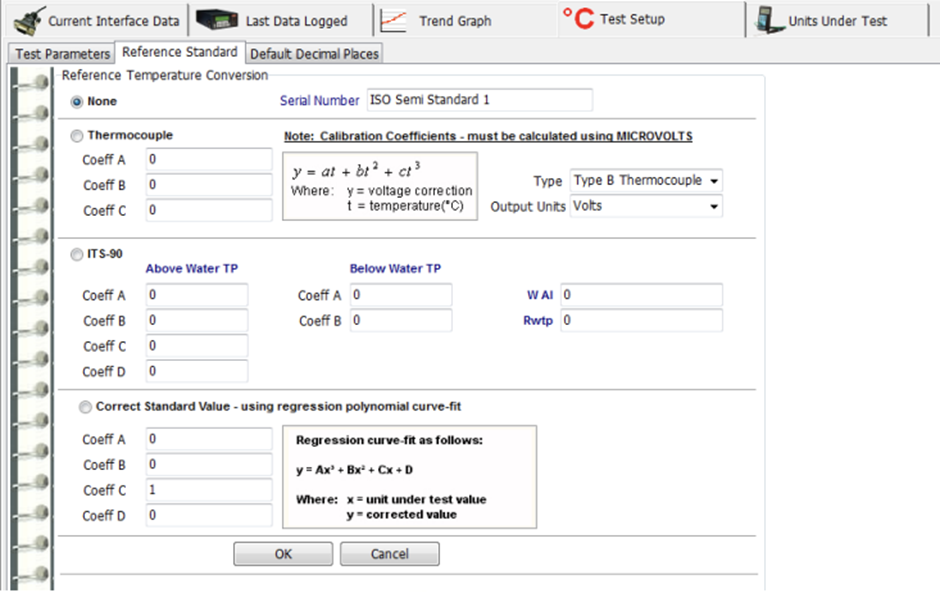

Reference Standard에서 각 교정 방법별로 co-efficient값을 설정할 수 있습니다.


모든 설정이 완료되면, 하단 부 재생 버튼을 눌러 저장할 위치를 지정합니다.

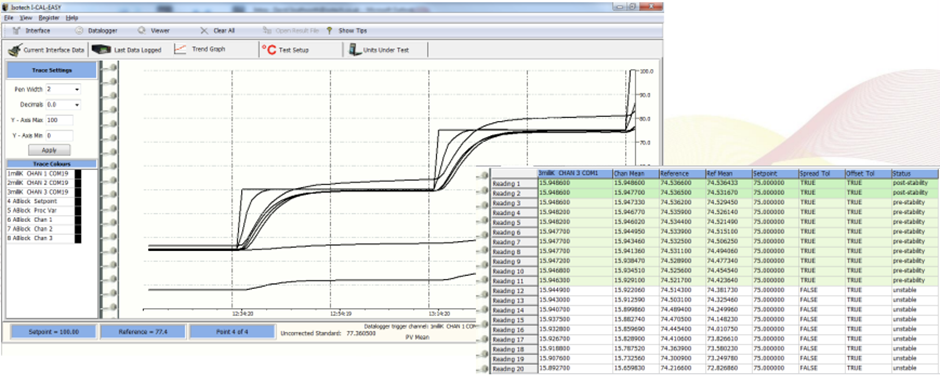

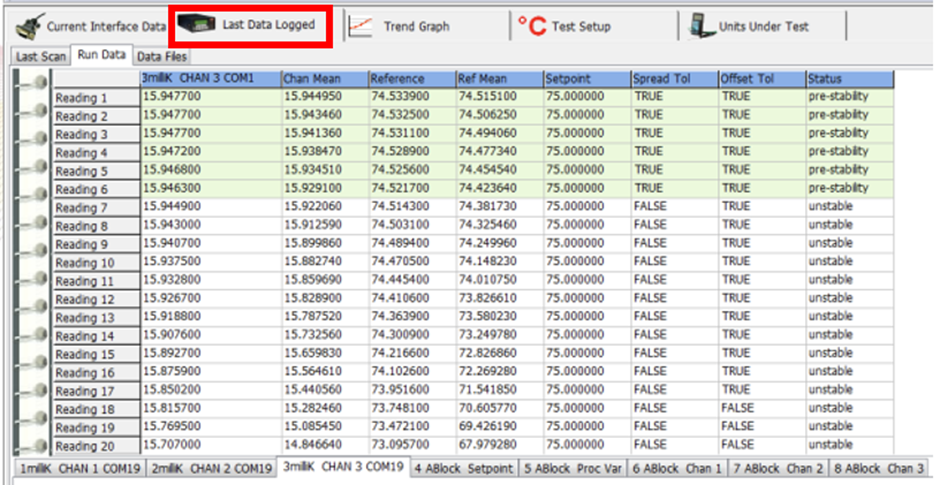

수록 완료 후 지난 데이터를 불러오면 상기와 같이 확인할 수 있습니다.


저장된 데이터를 바탕으로 Builder소프트웨어에서 성적서를 발행할 수 있습니다.

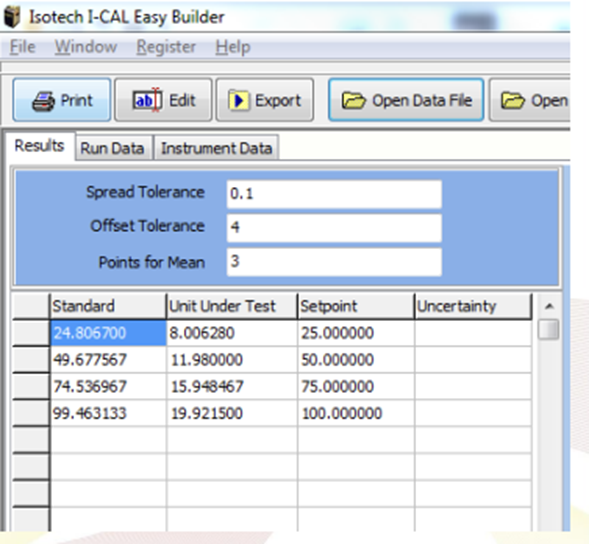

Builder에서

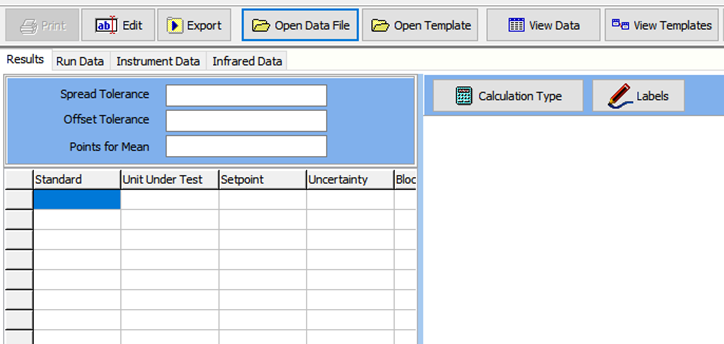

Open Data File에서 LabInterface에서 저장한 데이터를 불러옵니다.

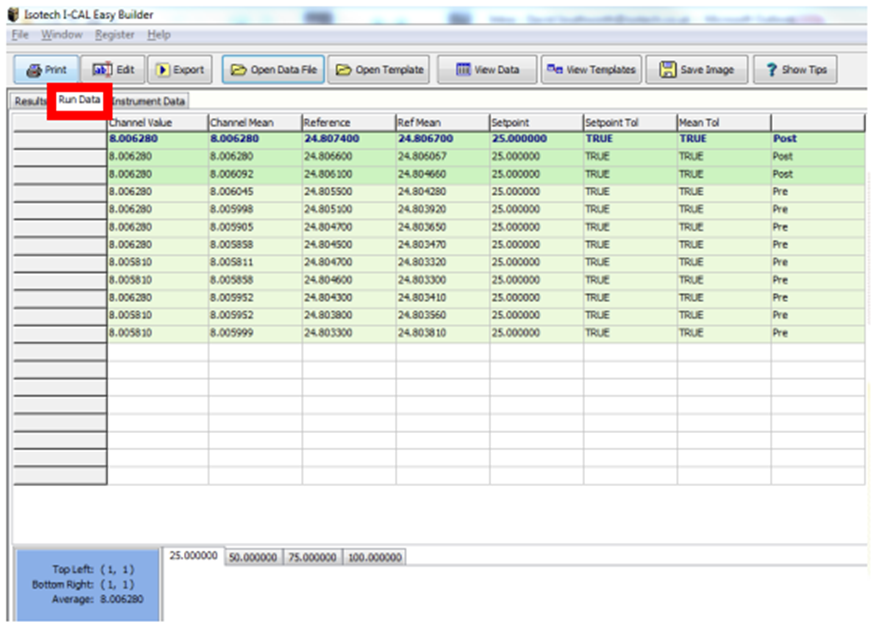

Run data탭에서 측정한 모든 온도 값과, 사전 사후 안정성을 검토할 수 있습니다.

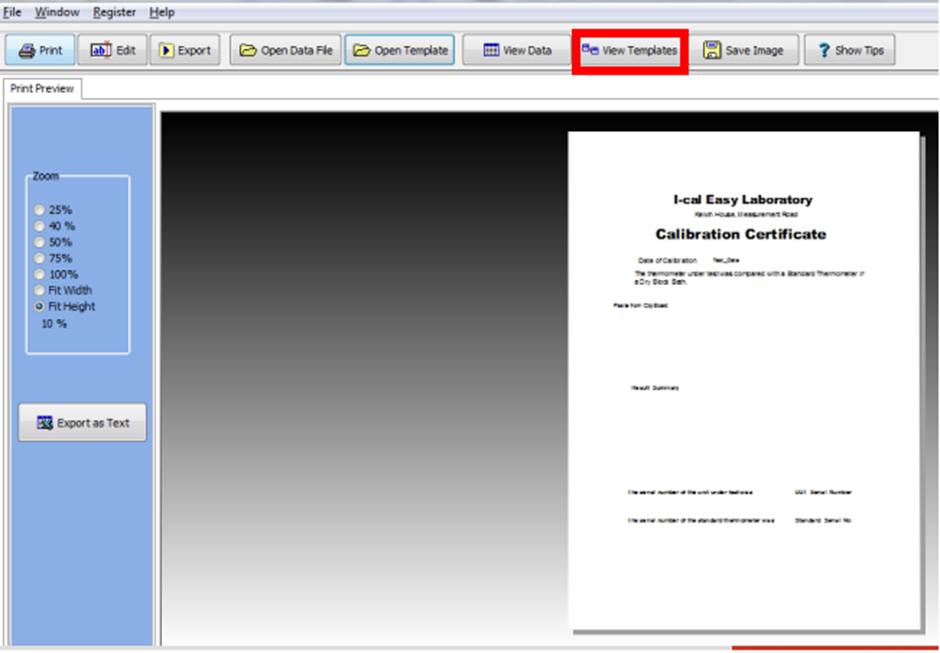

이후, View Templete버튼을 눌러 교정성적서 양식을 출력할 수 있습니다.
