소프트웨어/펌웨어Eurotherm 3216컨트롤러 온도 보정 절차

조회수 26

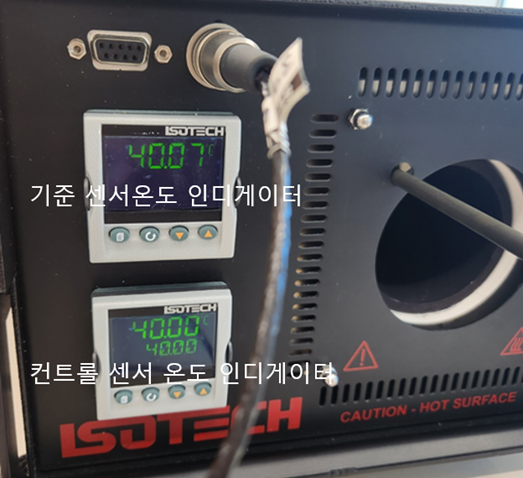

정확도가 높은 센서를 기준으로 온도 값을 판별하기에, 기준 센서의 온도 인디게이터를 기준으로 온도 보정

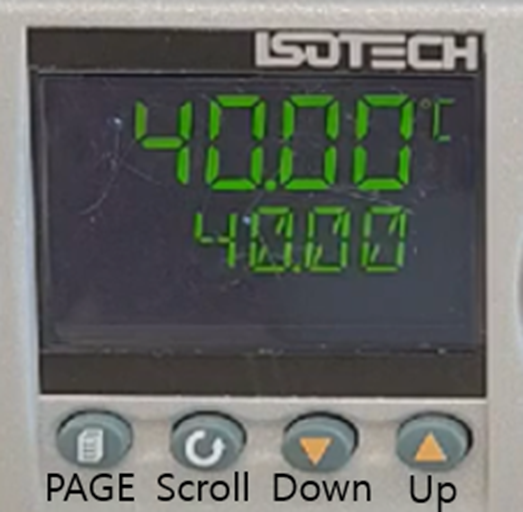

3216컨트롤러 각 버튼 확인

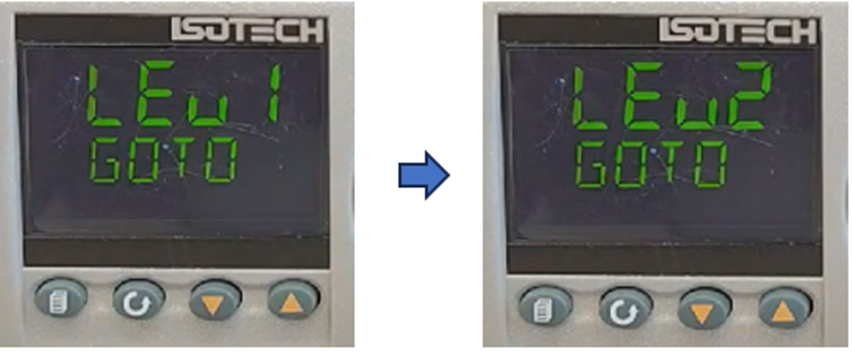

(1) LEv2
- PAGE버튼을 2~3초가량 눌러 LEv1 화면 접속
- Up버튼을 눌러 LEv2로 변경

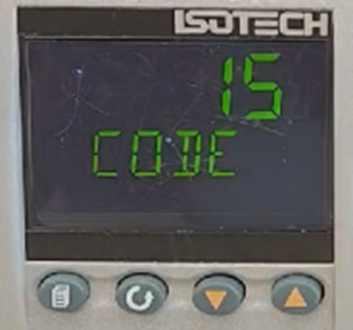

(2) CODE 15설정

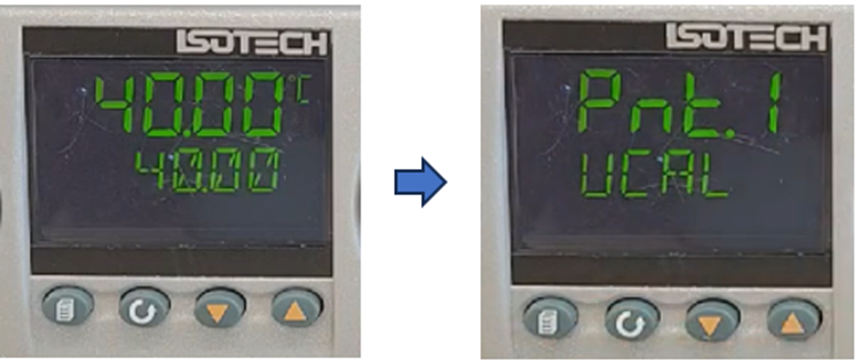

(3) UCAL -> Pnt.1 설정
- Scroll버튼을 눌러 UCAL탭으로 진입
-> Pnt.1탭에서 Up, Down버튼을 눌러 Pnt.넘버 변경 가능

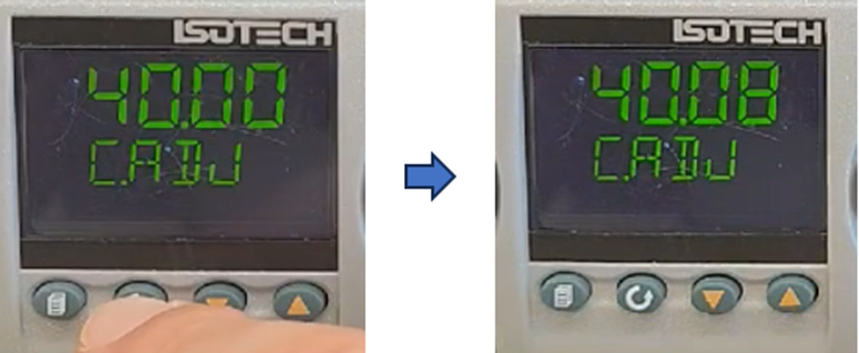

- Scroll 버튼을 한번 더 눌러 C.ADJ탭 진입
-> Up버튼을 눌러 기준센서 리딩 온도 값으로 변경


※ 온도 보정은 반드시 Pnt.1부터 진행하며, 온도는 낮은 온도에서 높은 온도로 보정 진행을 해야함.

30, 50, 80 (O)
50, 40, 80 (X)

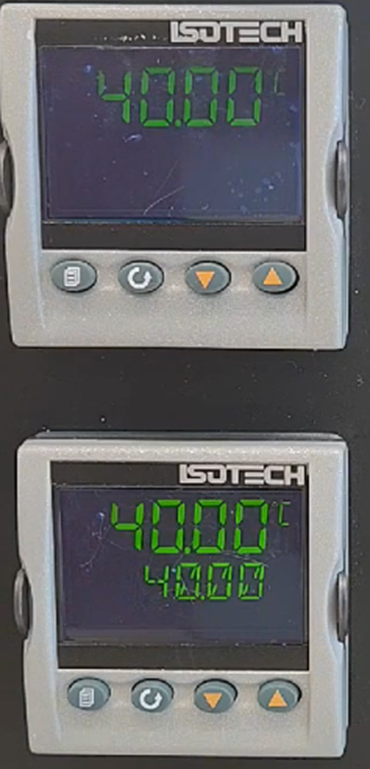

기준센서의 온도 리딩 값과 컨트롤 온도가 일치되는 시점 확인

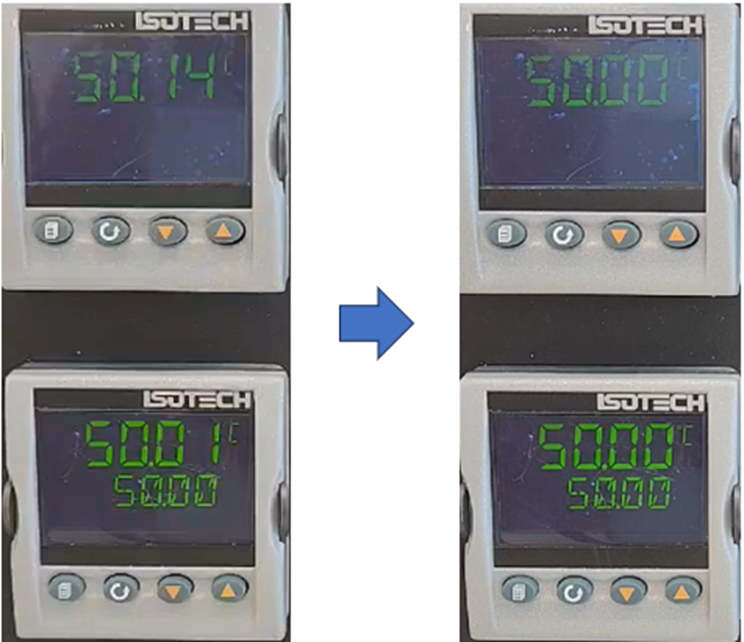

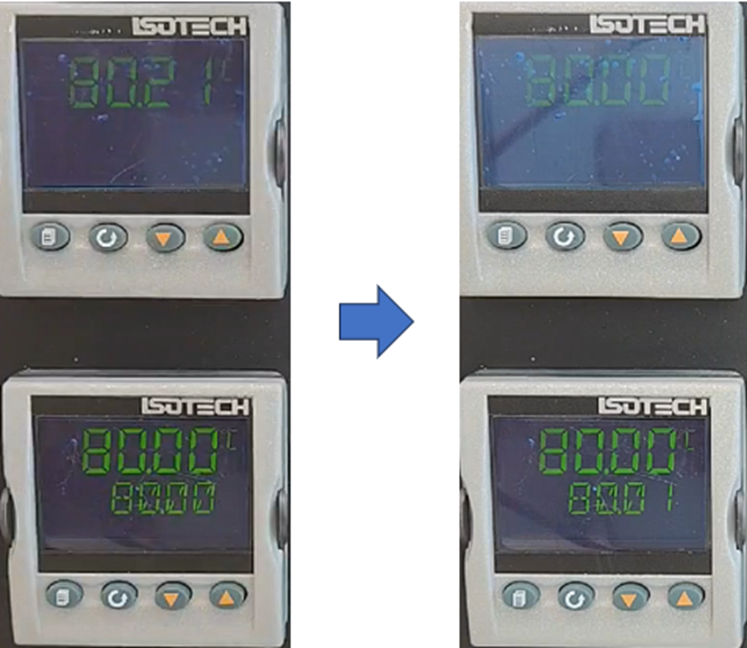

(4) 2~3point 이상 측정
