개요

50년 이상 동안, Druck은 석유 및 가스, 해저 산업에 서비스를 제공하는 기술을 개발해 왔으며, Baker Hughes의 100년 이상의 혁신과 혁신적인 기술과 협력하여, 엔지니어링, 데이터, 과학의 힘을 활용하여 가능성의 한계를 재정의합니다.

Drucks의 압력 센서와 오랜 기술 발전은 업계 전반에 걸쳐 탁월하다는 평판을 얻었으며, 맞춤형 압력 측정 솔루션의 설계 및 인증 분야에서 방대한 경험을 축적했습니다.

Drucks는 시추부터 부유식 원유생산저장하역설비(FPSO)에 이르는 광범위한 어플리케이션을 포괄하는 해저 센서 솔루션을 제공하는 시장에서 독보적인 위치를 차지하고 있습니다.

예를 들면 다음과 같은 것들이 있습니다.

• 원천 압력/온도/유량
• 제어 포드 압력/온도
• 하향식 도구 압력/온도/유량
• 해저 처리 압력/온도/유량
• 파이프 벽 두께
• FPSO 유량/습기/플레어 가스
• FPSO 유압 동력 장치 압력
• 블로우 오프 방지 장치 센서(BOP)
• 해저 센서 시뮬레이터

혁신적인 기술과 유산인 Druck과 Panametrics 석유 및 가스 회사의 패키징 기술의 융합, 그리고 Druck의 재정적 안정성, 투자 능력, R&D 및 첨단 제조 공정이 결합되어 석유 및 가스 측정 요구를 관리하는 강력한 새로운 파트너가 탄생했습니다.

우리는 위험이 낮은 솔루션, 혁신적이고 성능이 뛰어난 제품, 그리고 고객과 고객에게 최고의 결과를 가져다주는 최고의 고객 지원을 제공할 것입니다.

원천 압력 및 온도 센서

유정 전체의 압력 및 온도 측정은 유정 관리와 현장 자산 관리에 매우 중요합니다. 현장에서 검증된 PTX 400 유정 헤드 PT/TT 센서의 확장 버전은 최대 0.025% FS의 정확도와 아날로그 및 디지털 인터페이스의 전체 제품군을 갖춘 광범위한 기능을 갖춘 제품으로, 고객에게 납기 내에 완벽한 제품 솔루션을 제공합니다.

1. 모듈 – 압력용으로 검증된 압전 저항 실리콘 기술과 온도용 PT100 기술, 단일 또는 이중 구성.

2. 노즈 튜브 – 고객이 지정한 길이로 플랜지와 모듈에 전자 빔 용접.

3. 플랜지 – 고객이 지정한 기계적 플랜지. 공정 매체 영역에 인코넬 오버레이가 있는 이중 스테인리스.

4. 전자 장치 하우징 – 초장수명 및 고성능/안정성을 위해 해수 지역에 위치한 단일 또는 이중 PCB 구성.

5. 해수 전기 연결 – 모든 다이버, ROV 또는 점퍼의 기계적 설계 요구 사항에 맞는 유연한 구성.

제품 기능

• 2500개 이상의 설치된 제품 기반
• 빠른 트리 전달 기능
• 압전 저항 및 공진 기술의 소유권
• 최신 제조 시설
• 650명의 인원이 근무하는 단일 다기능 현장

전기 인터페이스

• 4~20mA(모두 아날로그)
• 20~4mA(모두 아날로그)
• 4~20mA 고성능
• 20~4mA 고성능
• PROFIbus 고성능
• MODbus 고성능
• CANbus 고성능

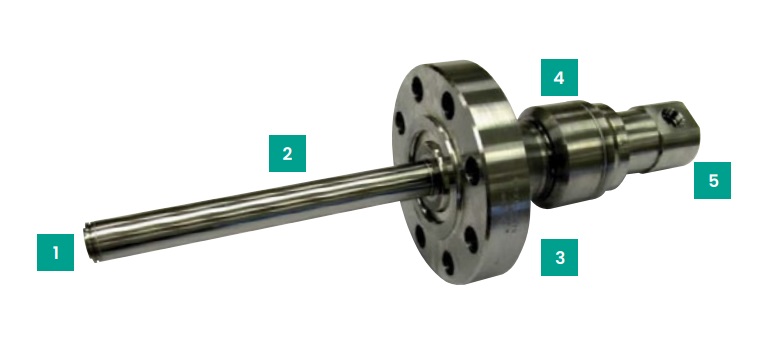

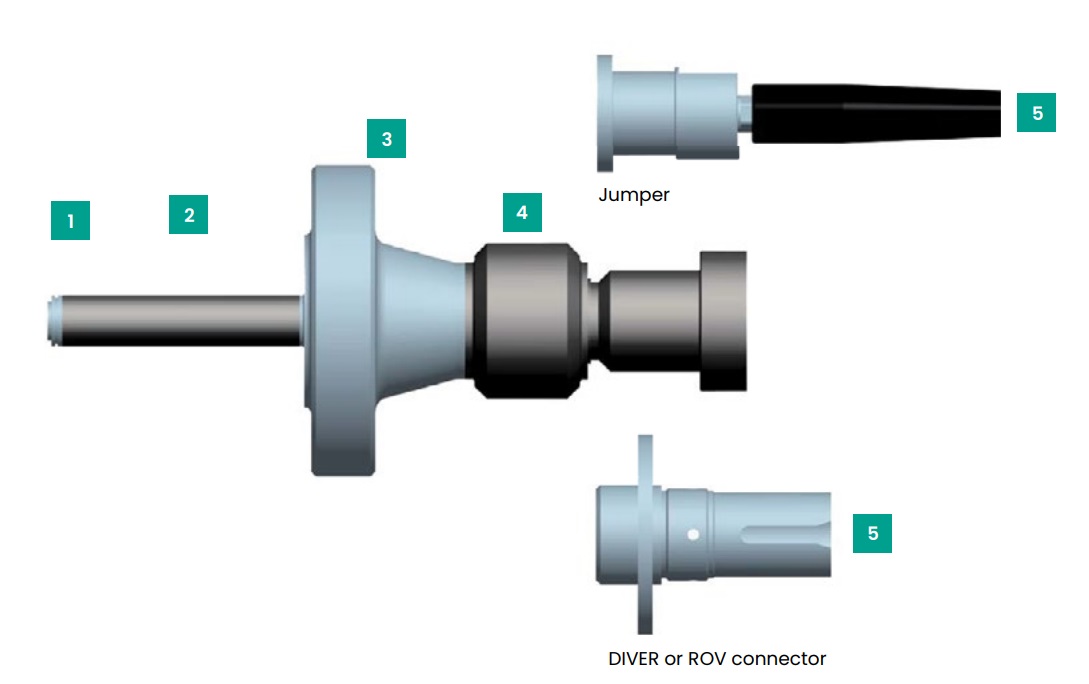

PTX 400 유정 센서 구성

PTX 400 시리즈 센서는 계약에 특화된 센서 솔루션을 생산하기 위해 결합된 자격을 갖춘 하위 구성 요소 세트입니다.

장치의 구성은 다음 도식도와 구성 표에 자세히 설명되어 있습니다.

1. 모듈
2. 노즈
3. 플랜지
4. 전자 하우징 및 기계 인터페이스
5. 전기 커넥터

제어 포드 센서

높은 고압에서 해저 제어 모듈(SCM) 내의 수압을 측정하려면 유압 제어 밸브(DCV)의 상태를 보고할 수 있는 신뢰할 수 있고, 작고, 견고한 압력 센서가 필요합니다.

PTX 300 시리즈 제어 포드 센서는 ASME IX 용접 구조 내에 이러한 모든 기능을 결합하고, 제어된 납품 기간 내에 맞춤형 계약 솔루션을 구축하기 위해 결합된 자격을 갖춘 하위 구성 요소로 구성되어 있습니다.

1. 압력 연결 – 플랜지, 나사산 등 다양한 해저 구성으로 맞춤형 계약 설계를 지원합니다.

2. 압력 모듈 – 25년 이상의 피로 수명을 위해 설계된 316 스테인리스 또는 모든 인코넬 어셈블리에 실리콘 기술이 적용되어 현장에서 검증되었습니다.

3. 전자 장치 하우징 – 습기 보호 기능이 있는 4-20mA 또는 CANbus 출력을 갖춘 고정밀 디지털 특성화 전자 장치.

4. 전기 연결 – 다양한 현장 검증된 설계가 제공되며, 인증된 고압 산소 압력 등급을 제공합니다.

5. 기계 하우징 – ISO 13628 표준에 따라 전자 빔 용접된 하우징으로 최대 3000미터의 고압 산소 보호 기능을 제공합니다.

제품 기능

• 설치된 제품 기반 20,000대 규모
• 최신 EB 용접기 – 용접 무결성
• 새로운 린(lean) 제조 시설
• 포괄적인 문서 패키지
• 환경 센서 스트레스 스크리닝(선택 사항) – 가장 까다로운 계약 사양을 충족합니다.

전기 인터페이스

• 4~20mA(모든 아날로그)
• 4~20mA 고성능
• CANbus 고성능

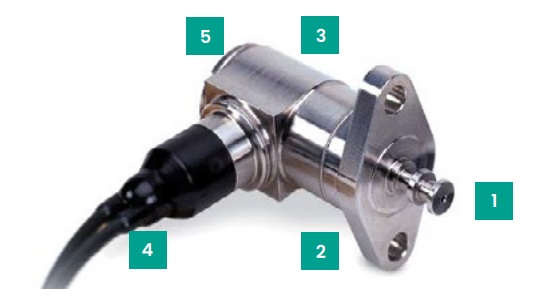

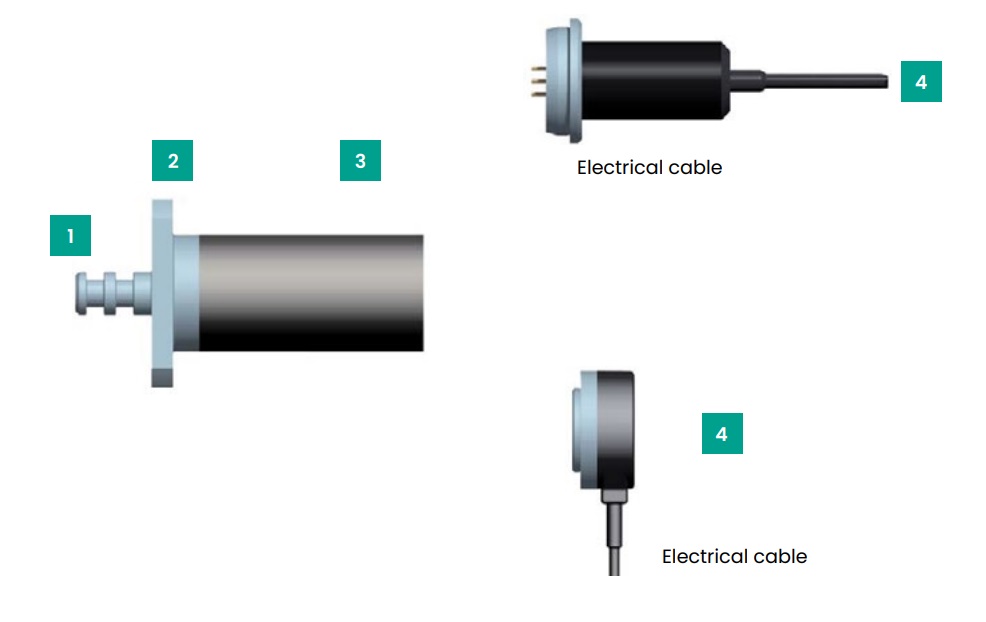

PTX 300 제어 포드 구성

PTX 300 시리즈 센서는 계약에 따라 특정한 센서 솔루션을 생산하기 위해 맞춤 제작된 센서입니다.

이 장치의 구조는 다음 도식과 구성표에 자세히 설명되어 있습니다.

1. 압력 연결부
2. 압력 모듈
3. 전자 하우징
4. 전기 케이블
