제품  -  압력교정장비  -  항공교정기  -  ADT550F



ADTS 500 Series


항공 교정기


- WiFi 및 Bluetooth 무선 기술이 적용된 ADTS 전압식 터미널

- 컬러 그래픽 및 메뉴가 포함된 스와이프 액션 터치 스크린 사용자 인터페이스

- 일상적인 테스트 및 맞춤 테스트 시퀀스 저장을 위한 표준 아이콘

RVSM 유효성 검사에 적합한 정확도

- 다중 언어 지원























Easy to use

ADTS는 비행 대기선 항공기 동정압 검증을 위한 휴대 가능한 컴팩트한 장비로, 견고하며 자체 완비된 시스템입니다.


  • TERPS 압력 센서 정확도로 항공기 RVSM 검증 가능

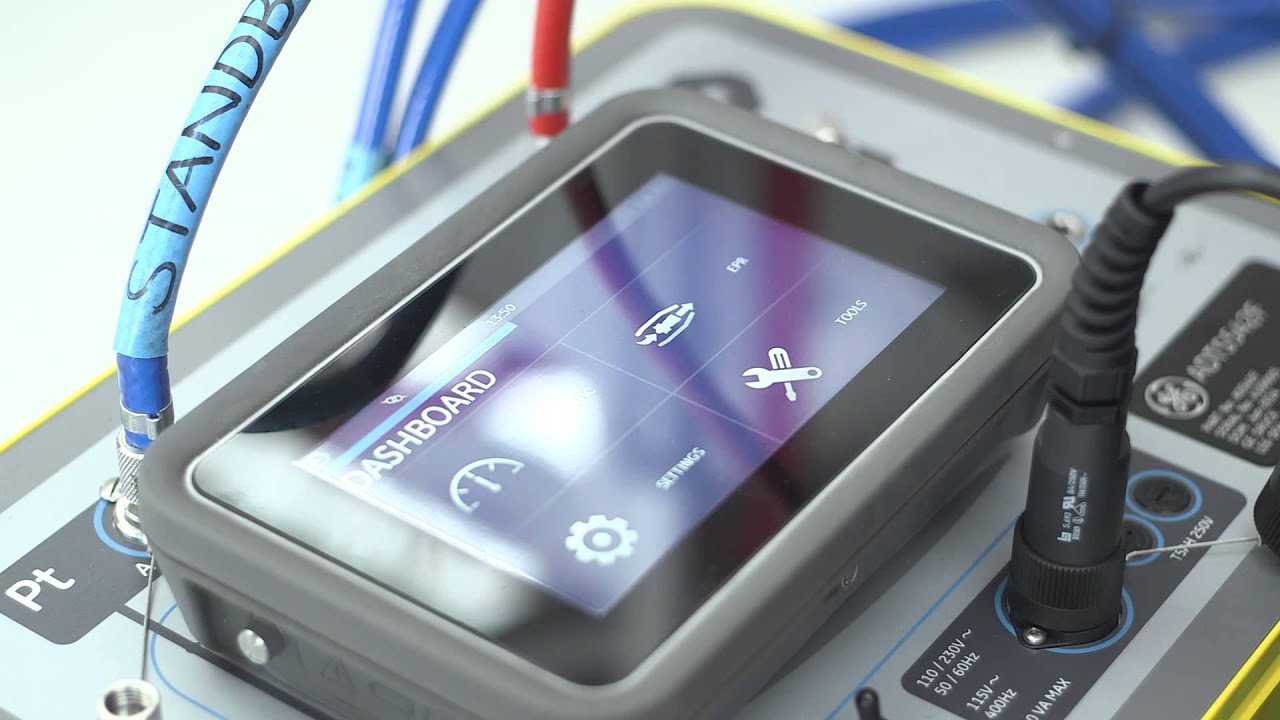

  • ADTS TOUCH(핸드 터미널)과 무선(Bluetooth) 통신으로 조종석과 케이블 연결이 필요 없음
  • 헬리곱터를 위한 저속 옵션 제공 (ADTS542 모델)
  • 맞춤형 항공기 테스트 시퀀스 및 관측 판독값을 수집, 유지하여 생산성 향상
  • 새로운 비례 제어 기술로 안정적이고 정밀한 압력 제어 보장






높은 정밀도와 안정도의 압력 센서

Druck의 ADTS 500 시리즈와 405 제품군은 TERPS(Trench Etched Resonant Sensor)

기술을 바탕으로 고도의 정확도와 안정성, 정밀성 및 드리프트 성능을 제공합니다.

  • 고정밀 센서 TERPS (Trench Etched Resonant Pressure Sensor)

Druck의 TERPS는 타압력센서와 비교할 수 없는 높

은 정확도와 안정성, 견고함이 결합된 고정밀 센서입

니다. TERPS의 안정성은 교정 및 서비스에 소요되는

시간을 줄이면서 고객의 자산을 보다 쉽게 이용할

수 있도록 합니다. 견고한 구조의 본 센서는 세계에

서 가장 열악한 운영 환경에서도 데이터 품질을 유지

하고 실험실 수준의 높은 정확도를 제공합니다. TER

PS를 이용하여 운영 효율을 최적화하고 자산 소유 비

용을 줄여보세요!









모든 항공기에 대한 세계적인 수준의 교정

경비행기부터 MRO(유지 보수 수리 점검) 조직, 글로벌 항공사 및 군용에 이르기까지 Druck은 모든 고객을 위한

항공 데이터 테스트 세트 솔루션을 제공합니다.

2019년 Druck은 ADTS 542 FL280 에디션을 출시하였으며, 본 모델은 비 RVSM 항공기와 함께 사용할 수 있도록 설계되었습니다.



    특징


  • WiFi 및 Bluetooth 무선 기술이 적용 된 ADTS 전압식 터미널
  • 컬러 그래픽 및 메뉴가 포함된 스와이프 액션 터치 스크린 사용자 인터페이스
  • 일상적인 테스트 및 맞춤 테스트 시퀀스 저장을 위한 표준 아이콘
  • 여러 언어 지원
  • RVSM 유효성 검사에도 적합한 정확도
  • 고 유량 비례 제어 기술
  • DRUCK TERPS (트렌치식 공명 압력 센서) 기술 통합





ADTS542F

  • ADTS Touch와 함께 공급되는 ADTS542F는  "Aircraft on the Ramp" 테스트를 위한 작고 가벼운 효율적인 휴대용 2채널 항공기

 동정압 테스터입니다.

  • ADTS542F는 저공 비행 정적 요구가 있는 항공기 또는 헬리곱터 및 프로펠러 구동 항공기를 포함한 경량 항공기에 이상적입니다.
  • ADTS552F는 Druck을 통해 ADTS553F 또는 ADTS554F로 업그레이드 될 수 있습니다.




ADTS552F

  • ADTS Touch와 함께 공급되는 ADTS552F는 휴대용 2 채널 동정압 테스터입니다.
  • ADTS552F는 호스를 통해 항공기 Ps 및 Pt 포트에 연결되어 누출 확인 및 고도, 속도 및 상승 속도를 시뮬레이션 하는 압력을 정확하게 제어하도록 설계되었습니다.




ADTS553F

  • ADTS Touch와 함께 공급되는 ADTS553F는 휴대가 간편한 독립형 3 채널 동정압 테스터입니다.
  • ADTS553F는 ADTS552F와 동일한 2 채널 기능을 갖추고 있으며 항공기 Ps2에 연결하는 세 번째 압력 컨트롤러를 추가하여 시뮬레이션 합니다.
  • "공격 각"(AOA). ADTS553F는 ADTS 터치의 설정 메뉴에서 선택하여 2채널 동정압 테스터로 사용할 수도 있습니다.
  • ADTS553F는 Druck을 통해 ADTS554F로 업그레이드 될 수 있습니다.





ADTS554F

  • ADTS touch와 함께 제공되는 ADTS554F는 다목적 4 채널 휴대용 독립형 정적 테스터입니다.
  • ADTS Touch의 설정 메뉴에서 ADTS554F:

ADTS552F와 동일한 기능을 가진 2채널 동정압 테스터로 작동합니다.

ADTS553F와 동일한 기능을 가진 3채널 동정압 테스터로 작동합니다.

2개의 동정압 시스템을 동시에 테스트 할 수 있는 2개의 독립적인 2채널 동정압 테스터로 작동합니다.





1. ADTS 500 Seies Standard Specifications

  • ADTS542F/ADTS550F 동정압 테스터
  • ADTS 터치 스크린
  • AC 전원 리드 : 약 1.8m (6ft) 길이
  • ADTS 원격 터치 연결 케이블 : 약 1x5m (16ft) 및 1x18m (59ft) 길이 (ADTS542F - 5m (16ft))
  • ADTS 터치 배터리 팩
  • ADTS 터치 AC 전원 공급장치
  • Ps 및 Pt 색상 라벨 팩
  • 다중 언어 설치 설명서
  • 액세서리 가방







ADTS Series & ADTS Touch Series Specifications



단위



  • 고도 : ft, 미터
  • 속도 :  매듭, km / hr, mph
  • 상승률 : ft / min, m / min, m / s
  • 기타 : mbar, inHg, inH2O, mmHG, kPa, hPa, psi

속도 제어/ 표시

  • Roc : 상승률
  • Rt Ps : 정적 비율
  • Rt Pt: pitiot의 비율
  • Rt Qc: Pt-Ps의 비율
  • Rt CAS : 보정 된 대기 속도
  • Rt EPR : 엔진 압력 비율

초과 압력 최대 1.25 x Fs (full scale) 과부하가 적용된 무시할 수 있는 교정 변경


교정 안정성

  • ADTS542F : 12개월 동안 0.05 mbar (Ps) 및 0.05 mbar (Pt) 이상
  • ADTS542F-E3 : 15개월 동안 0.05 mbar (Ps) 및 0.05 mbar (Pt) 이상
  • ADTS500 Series : 15개월 동안 0.05 mbar (Ps) 및 0.05 mbar (Pt) 이상
  • ADTS550F-E3 : 0.05 mbar (Ps) 및 18개월 동안  0.05 mbar (Pt)


재교정 간단한 키패드 명령, 기본 표준 압력 참조 사용 권장


디스플레이 7 "WVGA (800X480) TFT, LED 백라이트 디스플레이, 높은 명암비, 넓은 시야각


전원 공급 장치 다음중에서 자동 선택:

ADTS542E

  • 100/120/230 Vac. 50/60 Hz, 200 VA 전원
  • 115 Vac, 400 Hz, 200 VA 전원

ADTS550F

  • 110/230 Vac and 50/60 Hz
  • Power : 200 VA (ADTS552F)
  • Power : 300 VA (ADTS553F, ADTS554F)

정전 보호 시스템 잠금 및 수동 렛 다운 기능 제공


자가 진단 전기 및 공압 시스템에 대한 통합 테스트 루틴 및 보고


온도 범위

  • 보관 : -20℃ ~ 70℃ (-4℉ ~ 158℉)
  • 작동 : 0℃ ~ 50℃ (32℉ ~ 122℉)
  • EALT 옵션 작동 : 0℃ ~ 40℃(32℉ ~ 104℉)

습도 0 ~95 % 비 용축


환경 MIL-PRF-28800F Class 2의 진동, 충격 / 낙하 및 태양 복사열


적합성 EMS EN61326, LVD EN61010 (전기 안전, PED, WEEE, CE 마크).


사이즈

  • ADTS542F 기본 중량 : 14kg (30.9lb)
  • ADTS552F 기본 중량 : 22.0kg (48.5lb)
  • ADTS553F 기본 중량 : 23.5kg (52lb)
  • ADTS554F 기본 중량 : 24.5kg (54lb)

기본 유닛 치수 (뚜껑을 포함한 기본 유닛)

  • ADTS542F : H 300mm, D 420mm, W 320mm (H 11.8 인치, D 16.5 인치, W 12.6 인치)
  • ADTS550F : H 300mm, D 425mm, W 525mm (H 6인치, D 2.3 인치, W 8.8 인치)


  • 핸드 터미널 중량 : 1 . 1kg (2. 4lb), 배터리 0.4kg (0. 9lb)
  • 핸드 터미널 치수 : H 153mm, D 58mm, W 223mm (H 6인치, D 2.3 인치, W 8.8 인치)


공압 연결

  • ADTS542F : Ps는 AN6, Pt는 AN4
  • ADTS550F : Ps1, Ps2는 AN6, Pt1, Pt2는 AN4


IP등급 작동 모드에서는 외부 기상에 대해 영향을 받지 않음.

기본 유닛 IP23, ADTS 터치 IP65


공압 공급 일체형 압력 및 진공 펌프

  • 6L 총 부피 (Ps 4L + 2L)에 1,829m / min (6,000ft/min)까지 9,144m (30,000ft) + ADTS542F의 경우 총 부피 3L (2L Ps + 1L Pt)
  • 물과 습기가 자동으로 배출됨




Option

EPR 테스트 엔진 압력비 (EPR) 테스트 (입구 / 배기에 대한 Pt / Ps)

ADTS Touch-ER 더 큰 Bluetooth® 범위를 위한 외부 안테나가 있는 ADTS Touch-ER

EALT 확장 된 고도 범위 : -3,000에서 65,000 피트

저속 속도 (ADTS542F 옵션) 헬리콥터와 같이 공기 속도가 낮은 항공기 테스트를 용이하게 하기 위해 ADTS542 저속 속도 옵션은

향상된 QC 측정 정확도를 제공합니다.
