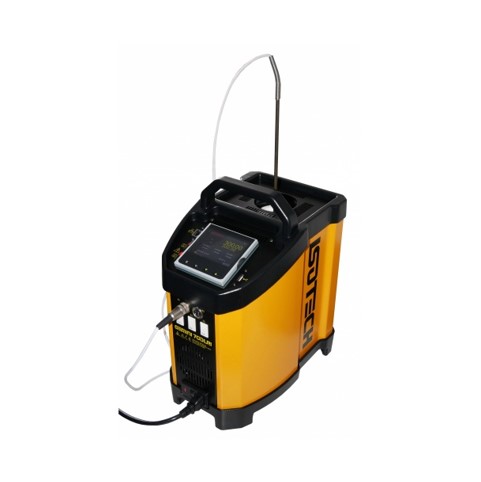

GEMINI 4857
중고온용 온도교정기
- 온도범위 : 35 to 700℃
- 교정공간 : 65 × 160mm
- 모델 선택 : 550 Model 35 to 550℃ / 700 Model 50 to 700℃
- ISOCAL-6 계열 : 온도블록, 항온조, ITS-90 고정점 셀, 적외선, 표면온도계 적용 가능
- 삽입블록 : Standard, 고객 맞춤형
GEMINI 4857
GEMINI 계열의 온도블럭교정기는 많은 양의 온도센서를 한번에 교정할 수 있는 대용량의 온도블럭을 제공합니다.
블럭의 부피가 직경 65mm, 깊이 160mm로 대구경온도센서를 교정하기에 적합합니다.
대용량의 온도블럭은 온도의 상승과 하강시간이 길다는 단점이 있습니다.
보다 빠른 시간에 열전대, 저항온도계, 온도조절기나 온도센서를 교정하기 위해서는 소형블럭을 가지고 있는
Jupiter 650이나 Fast Cal 제품을 참조하세요.
GEMINI는 4개의 직경 8mm, 19.5mm의 홀이 있는 고정블럭/분리가능한 삽입블럭(LRI)이 있어 선택할 수 있습니다.
삽입블럭(LRI)은 주문 사양에 따라 고객이 원하는 홀을 구성할 수 있습니다.
GEMINI는 BASIC(B)와 SITE(S)로 두 가지 모델이 있으며, BASIC 모델은 설정온도와 현재온도를 지시하는
2중 표시의 정교한 온도조절기가 장착되어 있습니다.
SITE 모델은 보다 정확한 외부 온도센서와 별도의 온도측정기가 추가로 장착되어 있습니다.
최상의 정확도를 실현하기 위해서는 ISOTECH TTI 시리즈와 같은 별도의 정밀온도계를 기준으로 함께 사용하는 것을 추천합니다.
교정과 불확도
국가표준에 소급 가능한 교정성적서가 기본으로 제공되지만, 선택사양인 UKAS 인증 교정성적서를 추천합니다.
사용하는 온도센서의 종류와 사용절차에 따라 정확도는 다르게 나타날 수 있습니다.
ISOTECH의 기술자료를 참조하여 최적의 교정불확도를 얻을 수 있습니다.
GEMINI 계열은 EURAMET/cg-13/v.01, 온도블럭교정기의 교정절차서의 요구사항에 적합한 모델입니다.
▣ 특징 |
|
.
Model GEMINI 4857 | ||
---|---|---|
550 | 700 | |
온도 범위 | 35°C to 550°C | 50°C to 700°C |
ADVANCED RANGE | ||
Absolute Stability over 30 mins | ±0.01°C @ 100°C, ±0.015°C @ 300°C, ±0.03°C @ 550°C | |
디스플레이 해상도 | 0.01°C over whole range | |
입력 채널 정확도: Thermocouple | E, J, K, N : ±0.2°C @ 660°C R : ±0.6°C S : ±0.7°C @ 660°C T : ±0.2°C @ 150°C | |
CJC 정확도 | ±0.035°C | |
입력 채널 정확도: RTD | ±0.05°C ±0.005% RDG | |
BASIC / SITE RANGE | ||
안정도 | ±0.02°C @ 100°C, ±0.03°C @ 650°C | |
디스플레이 해상도 | 0.01°C from 30.00 to 99.99°C then 0.1°C : 0.01°C over PC Interface | |
COMMON SPEC | ||
550°C에서 275°C까지 냉각시간 | 35 mins (LRI : 132 mins) | - |
550°C에서 60°C까지 냉각시간 | 345 mins (LRI : 420 mins) | - |
30°C에서 550°C까지 가열시간 | 35 mins (LRI : 60 mins) | - |
50°C에서 700°C까지 가열시간 | - | 110 mins (LRI : 120 mins) |
최고 성능 | 그래프 참조 | |
교정 용량 | 65mm diameter by 160mm deep | |
인디케이터 단위 | °C, °F, °K | |
전압 | 115Vac or 230Vac 50/60Hz 1000 Watts | |
전력 | 600 Watts (LRI : 1000 Watts) | |
크기 | 348H (including handle) x 212W x 312D mm | |
무게 | 8.5kg | 14kg |
I-CAL EASY 소프트웨어를 사용하여 최대 20개의 교정 포인트를 입력하고 센서 교정과 항온조 설정, 데이터 기록을 자동으로 할 수 있습니다.
ITS-90 또는 Calendar Van Duesen 방정식을 이용하여 불확도 계산을 할 수 있고 기본적으로 포함되어 있는
내장 템플릿을 사용하거나 자신만의 인증서를 만들 수 있습니다.
