제품  -  온도교정장비  -  드라이블럭  -  MEDUSA



MEDUSA


정점실현전기로


- 온도범위 : 30 to 550℃ / 50 to 700℃ 선택

- 대용량 교정공간 : 45 × 285mm

- UKAS 교정성적서 제공 가능

- 삽입 블록 : Standard, 고객 맞춤형

-  ISOCAL-6 계열 : 온도블록, 항온조, ITS-90 고정점 셀, 적외선, 표면온도계 적용 가능











정점실현 전기로, 뛰어난 온도 균일성 유지하는 Dryblock 모델

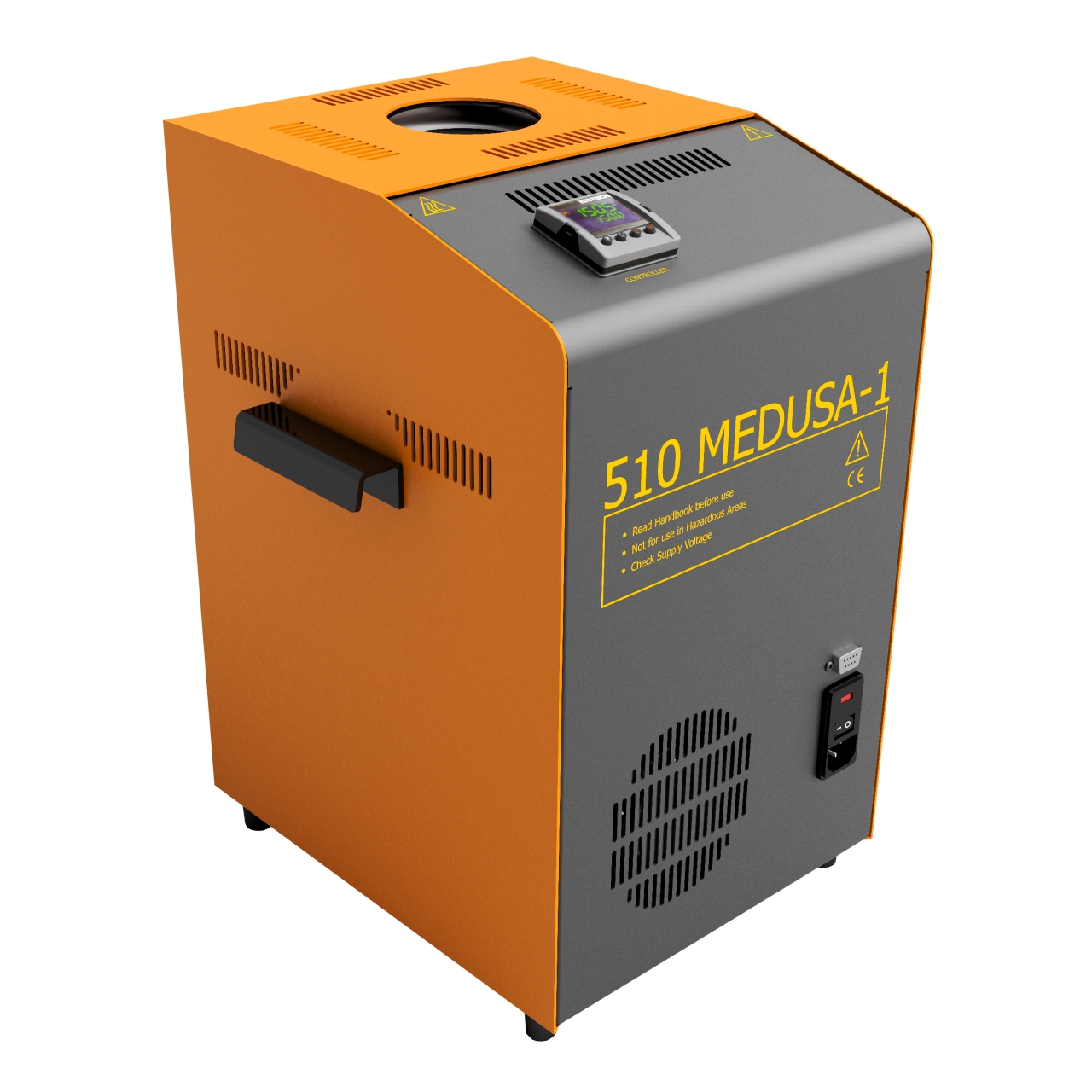

Medusa는 이전의 dryblock 보다는 깊이와 용량이 크기 때문에 휴대성이 다소 떨어지지만, 뛰어난 온도 균일성을 유지합니다.

Medusa 510은 최대 작동 온도가 550℃, 511은 700℃에 사용할 수 있으며, 상부와 하부를 총 3구역으로 나눠 온도 통제를 하고 있

기 때문에 온도 범위가 매우 일정합니다.


기본적인 Standard insert는 깊이 250mm에 직경 8mm, 170mm에 직경 4mm insert가 있으며,

insert의 높이는 사용자가 조정할 수 있기 때문에 유연성이 매우 뛰어납니다.

기본 인서트 이외 아래와 같은 유형의 인서트를 MEDUSA 장비에 사용 할 수 있습니다.

드라이블럭 정점셀



Medusa는 BASIC(B)와 SITE(S)의 두 가지 모델로 제공됩니다.

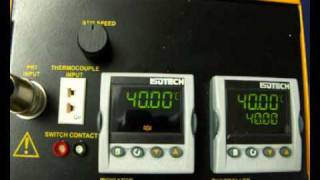

B 모델에는 온도 설정 및 드라이 블록 온도 설정용 듀얼 디스플레이를 갖춘 정교한 온도 컨트롤러가 포함되어 있습니다.


S 모델에는 외부 표준 온도계를 연결할 수 있는 내장 디지털 온도계가 포함되어 있어 정확도가 향상되어

온도 구배 와 로딩 오류가 제거됩니다. 또, ITS-90 fixed point 작동을 자동화할 수 있는 타이머가 포함되어 있고, Platinum 저항 온도계,

열전대(유형 K, N, R, S, L, B, PL2, T, J 및 E)와 4-20mA 전류 송신기를 포함한 프로세스 입력이 내장되어 있습니다.


표면온도블록과 흑체를 사용할 때는 별도의 외부 온도계를 추천합니다.

교정실 수준의 정확도를 위해서 ISOTECH TTI 모델 같은 고정밀 온도계와 함께 사용할 수 있습니다.


Medusa의 정확도는 사용방법에 따라 변수가 있으므로 아래의 불확도 곡선을 참고하시기 바랍니다.

ISOTECH의 교정실에서는 UKAS의 요구절차에 따라 불확도를 계산합니다.

Medusa는 EA-10/13 규격(온도블록교정기의 EA안내서)에 적합한 교정장비 입니다.





  • 대용량 블록
  • 정점(ITS-90고정점 교정 가능), 비교 검정용
  • 긴 온도계에 적합
  • 적외선 온도계와 표면 온도계를 교정 가능(액세서리 옵션)
  • 온도 조절기는 온도 범위에 따라 0.01 TO +99.99까지 표현 가능
  • Windows 소프트웨어, PC인터페이스 기본 공급, +/-0.01℃의 분해능은 소프트웨어를 통해서 가능


모델510Medusa511Medusa 3
온도 범위30℃ to 550℃50℃ to 700℃
Absolute Stability
over 30 minutes
Metal Block Bath BlackBody Source Sensor Calibator
ITS-90 Fixed Point
±0.03℃, ±0.1℃, ±0.5℃, ±0.001℃
컴퓨터 인터페이스소프트웨어에 포함소프트웨어에 포함
냉각시간550℃에서 30℃까지 5시간 소요550℃에서 30℃까지 5시간 소요
가열시간30℃에서 550℃까지 90분 소요
30℃에서 550℃까지 90분 소요
불확도불확도 그래프 참조
불확도 그래프 참조
교정 용량45mm diameter by 285mm deep45mm diameter by 285mm deep
기본 인서트Six 8mm pockets all 250mm deep   Six 8mm pockets all 250mm deep
디스플레이 해상도(0.01) to (0.1) 100.0 to 650.0 PC can display 0.01 across whole range with the software included.(0.01) to (0.1) 100.0 to 650.0 PC can display 0.01 across whole range with the software included.
인디케이터 단위°C, °F, °K
°C, °F, °K
전원108V to 130V or 208-240V 50/60Hz 1000 Watts108V to 130V or 208-240V 50/60Hz 1000 Watts
크기Height 430mm, Width 310mm, Depth 30mmHeight 430mm, Width 310mm, Depth 30mm
무게17kg25kg


ITS-90 Fixed point 실현 가능 온도에 따른 불확도

재료온도불확도
Gallium29.7646℃±0.0005℃
Indium156.5985℃±0.0007℃
Tin231.928℃±0.0008℃
Zinc419.527℃±0.001℃
Aluminum660.323℃±0.002℃
