제품  -  온도교정장비  -  드라이블럭  -  PEGASUS 4853

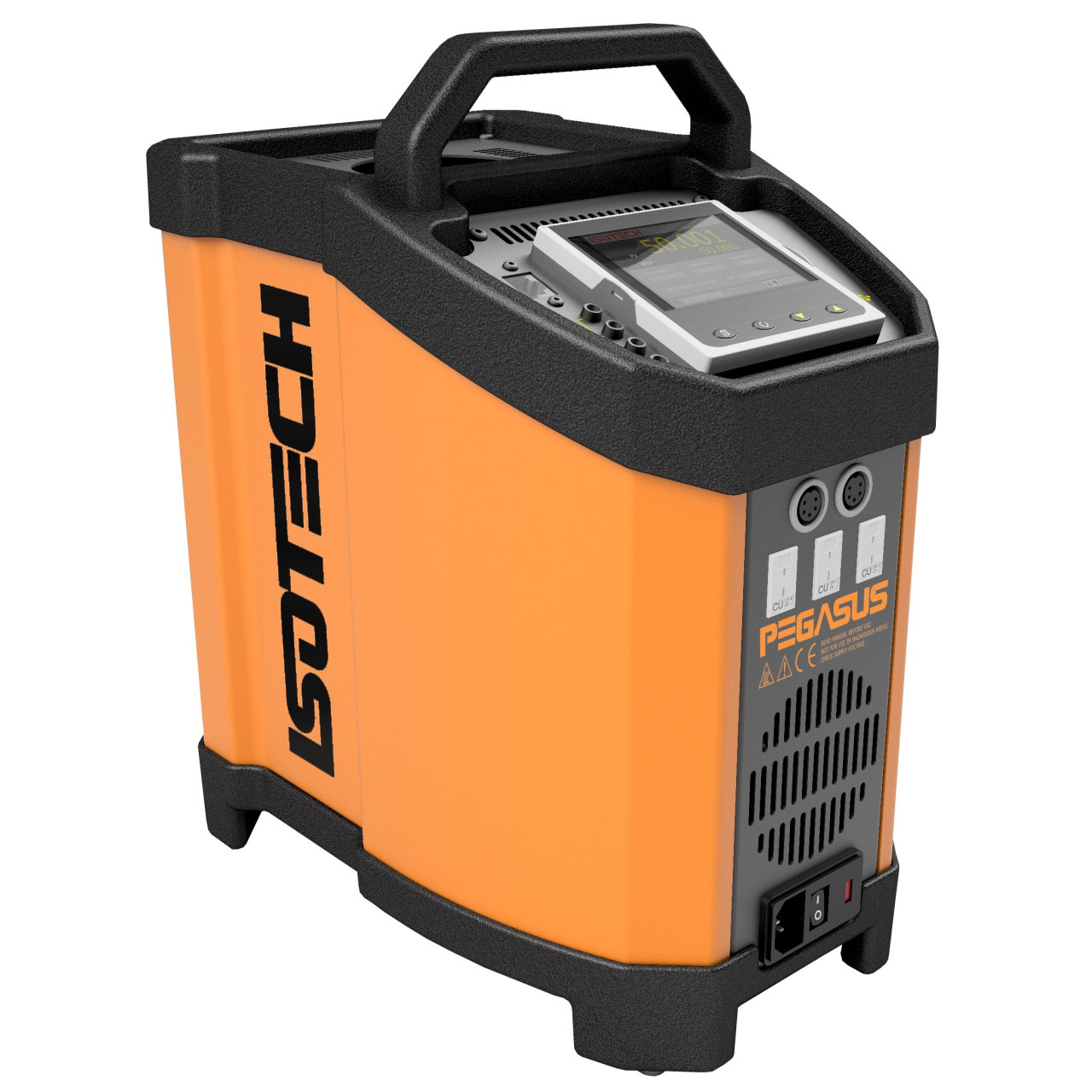

PEGASUS 4853


중고온용 온도교정기


- 온도 범위: 150 to 1200℃

- 교정 공간: 33.5 × 130mm

- 삽입 블록: Standard, 고객 맞춤형

- UKAS 교정 선택 옵션










고온 열전대 교정, 중고온 온도교정 휴대용 Dryblock. 적외선 온도계 교정도 가능







Pegasus는 고온열전대 교정에 이상적인 휴대용 교정전기로 입니다.

유리, 전력, 자동차 및 소재가공 산업공정에 필요한 고온의 온도를 빠르게 상승할 수 있도록 제작되었으며,

흑체표적을 추가하여 적외선 온도계의 교정이 가능합니다.


기본제공 온도블록은 4개의 8mm 홀(구멍)이 80mm로 깊이로 가공되었습니다.

삽입블록은 절연제의 50mm 아래에 위치시켜 전체 온도범위에서 최상의 온도 균일도를 얻을 수 있도록 하였습니다.

좀 더 큰 온도블록이 필요하면 Oberon 모델을 참조하시기 바랍니다.


Pegasus에는 2개의 모델이 있으며, BASIC(B)과 SITE(S)로 구별됩니다.


B모델은 TTI-7과 같은 별도의 기준온도측정기에 기준온도센서를 연결하여 함께 사용 하여야 합니다.

피교정 열전대는 별도의 기준온도계와 비교하여 교정 되어야 합니다.


S모델은 보다 정확한 교정을 위한 별도의 기준 온도센서와 온도측정기가 모델 내부에 장착되어 있습니다.

기준온도센서는 귀금속 R타입 열전대 입니다. 굽은 R타입 기준 열전대를 바로 뒷면에 삽입한 흑체표적키트를 추가하여

적외선 온도계를 교정 할 수 있습니다.


Window 소프트웨서와 PC 인터페이스는 기본으로 제공되며,

본 소프트웨어 이용시 전체온도범위에서 0.10의 분해능으로 측정할 수 있습니다.

장착된 온도조절기는 자체온도 보정기능이 있어 보다 정확한 온도측정이 가능합니다.


 S모델에 장착된 온도측정기는 백금저항온도계, 열전대(타입 K, N, R, S, L, B, PL2. T. J & E), -20mA 전송기 등

다양한 종류의 온도센서를 연결하여 측정할 수 있습니다.

온도측정기는 5개 포인트까지 자체 보정이 가능하여 우수한 정확도를 제공합니다.

장착된 온도측정기와 온도조절기는 각각의 주소로 PC통신이 이루어 집니다.





  • 강하고 가벼운 외형
  • 컬러 디스플레이
  • 높은 정확도의 컨트롤러 ±0.05℃ 이상의 높은 안정도
  • 0.01℃의 높은 해상도
  • 3 input 채널 (2 PRT와 3 T/C 중 3개 설정)
  • Ethernet과 웹서버를 통한 통신
  • Auto Adjust (기준센서로 컨트롤러 설정)
  • 내부 메모리 Data logging 및 USB 데이터 이동
  • Automatic Temperature Cycling (PC or 컨트롤러)


범위모델

Pegasus4853
온도 범위150℃ to 1200℃
ADVANCED Ranged
안정도±0.05℃ @ 150℃ ±0.08℃ @ 1200℃
디스플레이 해상도0.01°C over whole range
입력 채널 정확도:
Thermocouple
E, J, K, N : ±0.2°C @ 660°C R : ±0.6°C
S : ±0.7°C @ 660°C T : ±0.2°C @ 150°C
CJC 정확도±0.035°C
입력 채널 정확도: RTD±0.05°C ±0.005% RDG
BASIC / SITE Range
안정도±0.1°C @ 150°C, ±0.2°C @ 1200°C
디스플레이 해상도0.01°C from 30.00 to 99.99°C then 0.1°C : 0.01°C over PC Interface
COMMON Specification
블랙바디 소스±0.3
1200°C에서 800°C까지 냉각시간In 50 minutes*
1200C에서 200°C까지 냉각시간In 180 minutes*
*substantially reduced by the cooling adaptor
가열 속도25℃ / minute
최고 성능그래프 참조
교정 용량33.5mm diameter by 130mm deep
기본 인서트4 x 8mm Pockets all 80mm deep + 50mm top insulator
인디케이터 단위°C, °F, °K
전력115Vac or 230Vac 50/60Hz 800 Watts
크기348H (including handle) x 212W x 312D mm
무게13kg


COMMON Specifications
모델ADVANCEDSITEBASIC
온도 범위
설정 또는 표시 되는 블럭 온도의 디지털 디스플레이YesYesYes
PC 인터페이스Ethernet + USB hostSerialSerial
테스트 터모스탯
(온도조절기)
Yes - two inputsYes - single inputNo
기준 프로브를 위한 독립 온도 인디케이터YesYesNo
스트 중인 장치에 대한
추가입력
Up to 3: Two universal inputs for PRT,
Thermocouple or Process inputs and a
further Thermocouple
NoNo
자동 온도 사이클링YesNoNo
데이터 로깅Yes - Export to USBNo
No
오프셋 제거Yes - block can follow reference inputNo
No
영어, 프랑스어, 이태리어
또는
스페인어 중 선택 가능
Yes - on full colour displayNo
No
내장형 웹서버YesNo
No
변조 방지 데이터Yes - Suitable for life science, automotive and aerospace applicationsNo
No





I-CAL EASY SOFTWARE

I-CAL EASY 소프트웨어를 사용하여 최대 20개의 교정 포인트를 입력하고 센서 교정과 항온조 설정,

데이터 기록을 자동으로 할 수 있습니다.

ITS-90 또는 Calender Van Duesen 방정식을 이용하여 불확도 계산을 할 수 있고 기본적으로 포함되어 있는

내장 템플릿을 사용하거나 자신만의 인증서를 만들 수 있습니다.
