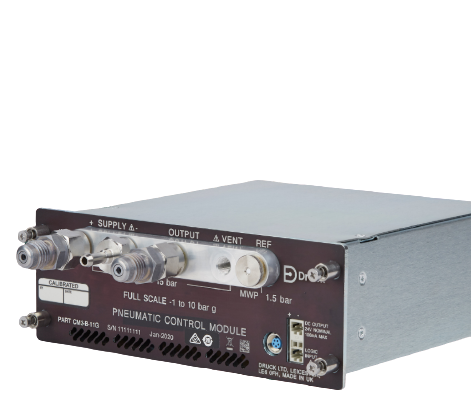

PACE CM3
PACE CONTROL MODULE
PACE CM3는 기존의 CM 압력 모듈을 뛰어넘을 확장된 압력 범위와
Druck 만의 공진기 기술인 TERPS®를 탑재하여
최대 0.0016% rdg + 0.0033% FS로 레퍼런스 급의 정확도를 자랑합니다.
| ▣ 특징 |

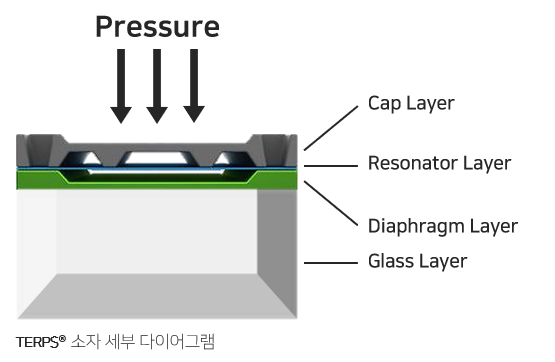

TERPS® (Trench Etched Resonant Pressure Sensor)는 센서의 격막에 가해지는 압력에 비례하여 변환기의 주파수를 변경하는 공진 구조물의 움직임(straining)을 기반으로 드리프트 및 압력/온도 히스테리시스 측면에서 뛰어난 성능을 선보이며, 무결점에 가까운 장기 안정도와 정확도를 제공합니다. 전체 구조(격막 및 공진기)는 압력이 가해칠 때 주파수 변화에 따른 신호가 끊김없이 지속적으로 발생하도록 기계적인 동작으로 균형을 이룹니다. 이는 변환기의 높은 정밀도를 제공하는 데 특히 중요하며, TERPS의 실제 사양은 데이터시트에 기재 된 15pprm FS의 정밀도를 능가합니다.
▣ 기능 |
√ PACE 본체에 교체 가능 √ Druck의 piezo-resistive silicone 및 TERPS 기술 탑재 √ 초고속 압력 컨트롤 – 컨트롤 & 안정화까지 약 5초 √ 교정된 온도 범위 내 0.001% FS의 정밀도 √ 높은 정확도: 2, 3.5bar a 0.0016% rdg + 0.0033% FS 8-71bar a 0.0011% rdg + 0.0026% FS √ 장기안정도 : 0.0025% FS per annum √ 28가지의 다양한 압력 단위 및 4가지의 사용자 지정 단위 √ 프로그램 개발 패키지와의 호환성 √ 고해상도 컬러 터치 스크린 √ RS232, IEEE 연결, Ethernet 및 USB 기본으로 탑재 √ Switch Test, Leak Test, Burst Test, 테스트 프로그램, 아날로그 출력 및 전압 감지 방지 옵션 가능 √ Barometric reference 옵션 선택 가능 |
▣ 제품 사양 |

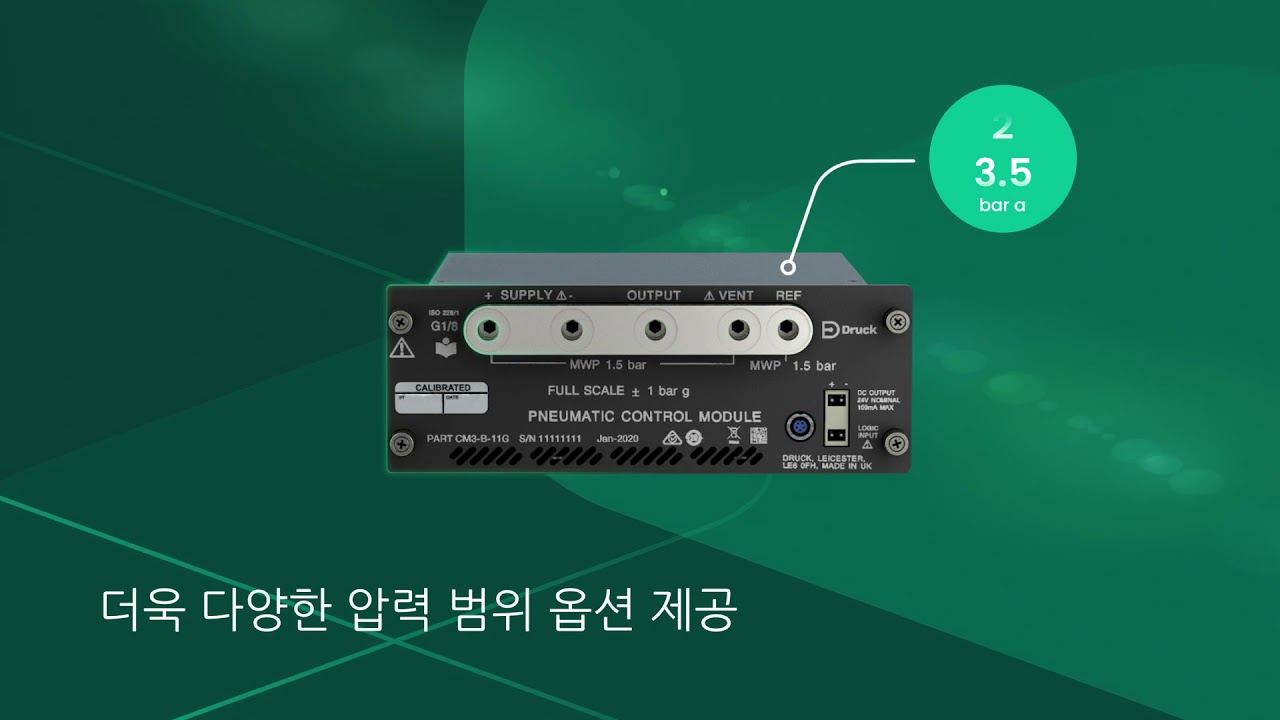

PACE CM3 압력 범위 | ||
2 bar a | 30 psi a | 200.0 kPa a |
3.5 bar a | 50 psi a | 350.0 kPa a |
8 bar a | 116 psi a | 0.8 MPa a |
11 bar a | 160 psi a | 1.1 MPa a |
21 bar a | 304 psi a | 2.1 MPa a |
36 bar a | 522 psi a | 3.6 MPa a |
71 bar a | 1029 psi a | 7.1 MPa a |
| 101 bar a | 1465 psi a | 10.1 MPa a |
| 136 bar a | 1973 psi a | 13.6 MPa a |
| 173 bar a | 2509 psi a | 17.3 MPa a |
| 211 bar a | 3060 psi a | 21.1 MPa a |
| 1 bar pg | 15 psi pg | 100.0 kPa pg |
| 2 bar pg | 30 psi pg | 200.0 kPa pg |
| 3.5 bar pg | 50 psi pg | 350.0 kPa pg |
| 7 bar pg | 100 psi pg | 700.0 kPa pg |
| 10 bar pg | 150 psi pg | 1.0 MPa pg |
| 20 bar pg | 300 psi pg | 2.0 MPa pg |
| 35 bar pg | 500 psi pg | 3.5 MPa pg |
| 70 bar pg | 1000 psi pg | 7.0 MPa pg |
| 100 bar pg | 1500 psi pg | 10.0 MPa pg |
| 135 bar pg | 2000 psi pg | 13.5 MPa pg |
| 172 bar pg | 2500 psi pg | 17.2 MPa pg |
| 210 bar pg | 3000 psi pg | 21.0 MPa pg |
*Barometric reference 옵션 사용 시 pseudo 게이지 및 절대압으로 컨트롤과 표시가 가능합니다. |
압력 범위 | CM3 | |
정밀도 | 2 ~ 3.5 bar | ±0.0016% Rdg + 0.0033% FS |
포함사항 | Linearity, hysteresis, repeatability and temperature effects over calibrate temperature range. Annual stability & 동제품을 교정한 장비의 uncertainty 포함 | |
Barometric Option | 3.5 ~ 71 bar ±0.020 mbar | |
포함사항 | Linearity, hysteresis, repeatability and temperature effects over calibrate temperature range. | |
