Cal Notepad
ISOTECH 장비 제어, 모니터링 및 로깅 소프트웨어
[무료 프로그램]
ISOTECH의 TTI 시리즈, miliiK, microK를 포함한 기타 온도 발생장치를 연결하여 온도 실시간 변화 추이와 저장을 할 수 있는 프로그램
Cal Notepad
장비 제어, 모니터링 및 로깅 소프트웨어
▣ 제품 소개 영상

▣ 특징
CAL NOTEPAD (CNP)의 목적은 테스트 장비와 함께 ISOTECH Calibration Bath의 온도를 자동으로 기록하고 표시하는 것입니다. Cal Notepad는 사용자가 키보드에서 값을 입력하는 PC 인터페이스 없이 Bath (또는 Indicator)와 함께 사용할 수 있습니다. Cal Notepad를 이용하여 작업자와 테스트 중인 장비를 식별할 수 있으며, 버튼을 클릭하면 시간 정보와 함께 데이터가 기록되면 계속해서 기록할 수 있습니다.
Calibration bath 온도는 PC 또는 Calibration Bath Controller에서 변경할 수 있으며 Cal Notepad는 재조정(re-scalable) 가능한 차트 디스플레이에서 발생하는 온도 변화를 표시합니다.
추적 가능한 교정을 위해서 테스트 중인 장치를 교정된 표준 온도계와 비교해야 합니다. Val Notepad는 Isotech Site 모델의 in-built indicator 또는 다양한 외부의 계측기 목록에서 Bath의 실제 온도를 기록할 수 있습니다. 외부 기기에 두 개의 채널 (예 : Isotech TTI)이 있는 경우, 테스트 중인 장치를 CNP로 로깅하기 위해 채널 B에는 연결할 수 있으며, 키보드로 값을 입력할 수도 있습니다. 마찬가지로 Calibration Bath Controller 값, 실제 온도, Site Indicator 값 또는 테스트 대상 값 또한 수동으로 입력할 수 있습니다. 또한 수동으로 입력한 데이터가 자동으로 수집된 데이터와 결합하여 결과 파일을 보고서 또는 성적서 등의 준비를 위한 Excel과 같은 외부 응용 프로그램에서 열 수 있습니다.
Cal NotePad는 사용하기 쉽게 설계되었으며, 시스템 차트를 제공합니다. 운영자가 시스템이 안정적이라 판단하면 차트에서 쉽게 확인할 수 있으며, 버튼을 클릭하면 시간, 운영자, 테스트 장치의 시리얼 번호가 Controller 및 Indicator 값과 함께 기록됩니다.
Cal NotePad는 반자동 교정에 사용할 수 있으며, 완전한 자동 교정 솔루션에 대해서는 I-Cal Easy를 참조하십시오.
▣ 장비 연결 방법
통신포트를 PC와 다이렉트로 연결할 수 있으면 상관 없으나 노트북 등 통신포트를 지원하지 않는다면 RS-232(422) to USB 어댑터를 활용하여 PC로 연결할 수 있도록 합니다. 연결 후 장치 관리자 접속 후 COM 활성화를 확인합니다.
*Instrument 탭에서는 아래 사진과 같이 온도측정기 기준으로 값을 확인 할 수 있으며, 옵션으로 채널은 최대 5개까지 추가로 구성할 수 있습니다.

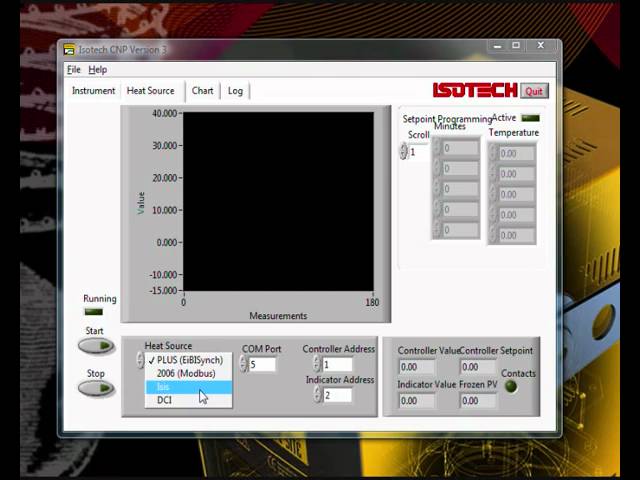

- Heat Source 탭에서는 드라이블럭, 전기로, bath를 제어 및 모니터링 할 수 있습니다.
- 오른쪽의 Setpoint Programming Active는 지정한 시간 단위로 온도를 자동으로 세팅해주는 기능입니다.
- 아래 SITE Model의 버튼을 활성화시키면 Dryblock SITE모델에 한해 두 개의 그래프를 한 번에 볼 수 있습니다.
- Heat Source 프로토콜은 2006년 이전 생산된 제품 대부분 PLUS(EiBlSynch)이며, 그 이후는 2006모드로 선택합니다.
*Chart 탭에서는 온도측정기와 장비에서 측정되는 온도 신호들을 한꺼번에 볼 수 있습니다.
*Log 탭은 데이터를 저장하는 페이지입니다.
- Log Rate는 샘플링 속도로 볼 수 있으며, 속도는 최장 10분 단위부터 가장 빠른 Fastest 모드가 있지만 장비의 종류 및 선택된 채널의 개수에 따라 속도가 달라집니다.
- Logged는 지금까지 몇 개의 데이터를 측정했는지 나타냅니다.
