열전대(Thermocouple)는 다양한 산업 및 연구 환경에서 널리 사용되는 온도 센서로, 내구성이 뛰어나고 넓은 온도 범위를 측정할 수 있는 장점을 가지고 있습니다.
열전대 측정에서는 센서 자체의 정확도뿐 아니라 측정 환경과 구성 방식이 전체 측정 정확도에 중요한 영향을 미칩니다. 특히, 열전대 측정에서 발생하는 오차는 단순히 센서의 문제뿐 아니라 기준 접점(Reference Junction)의 영향으로 발생하는 경우가 많습니다.
1. 기준 접점(Reference Junction)의 역할
열전대는 두 금속 접점 사이에서 발생하는 열기전력을 이용하여 온도를 측정하는 방식입니다.
이때 측정되는 전압은 단일 온도값이 아닌, 다음과 같은 관계로 결정됩니다.
즉, 열전대는 두 접점 간의 온도 차이를 기반으로 동작하며, 기준 접점의 온도를 정확히 인지하지 못할 경우 측정 결과에 오차가 발생할 수 있습니다.
실제 측정 환경에서는 다음과 같은 요소에 관심이 집중되는 경우가 많습니다.
열전대 센서 자체의 정확도
교정 상태
측정 장비의 성능
반면, 기준 접점에서 발생하는 불확도는 상대적으로 간과되는 경우가 많으며, 특히 교정 실험실에서는 기준 접점 구성 방식으로 인해 품질 평가 또는 인증 과정에서 지적을 받는 사례도 있습니다.
2. 기준 접점이 측정 정확도에 미치는 영향
일반적인 환경에서는 기준 접점의 영향이 크게 드러나지 않을 수 있으나, 다음과 같은 경우에는 중요한 요소로 작용합니다.
이러한 문제는 대부분 복잡한 시스템 오류가 아닌, 기준 접점의 구성 및 관리 방식에서 비롯되는 경우가 많습니다.
3. External Referencing 방식
열전대 측정에서 기준 접점을 외부에서 정의 및 제어하는 방식을 External Referencing이라고 합니다.

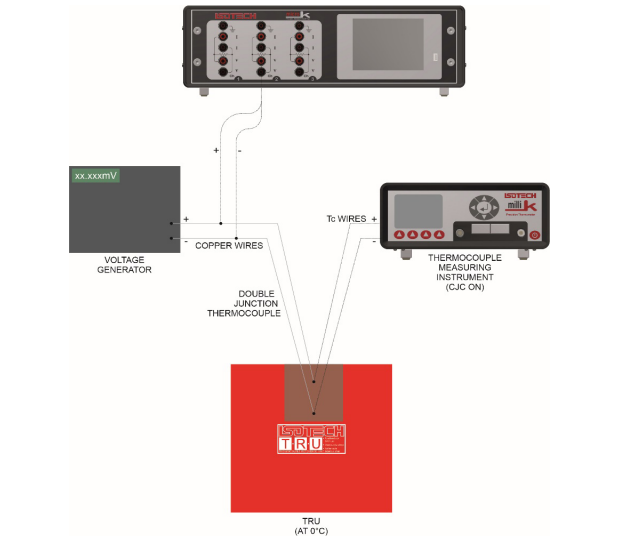

아래 그림은 외부 기준 접점을 사용하는 열전대 측정 구성을 나타냅니다.

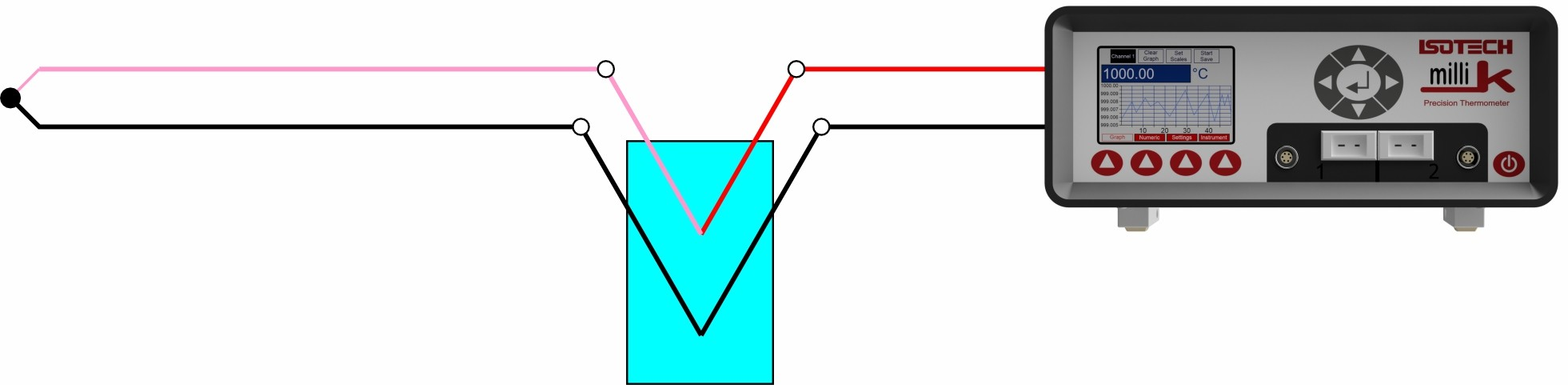

열전대의 측정 접점은 온도 발생원(TRU) 내부에 위치하며, 측정된 신호는 구리선을 통해 측정 장비로 전달됩니다. 이때 열전대 금속과 구리선이 연결되는 지점이 기준 접점으로 작용합니다.
External Referencing 방식에서는 이 기준 접점의 온도를 외부에서 직접 측정하거나 제어할 수 있어, 기준 온도를 보다 명확하게 정의하고 관리할 수 있습니다.
4. External Referencing의 장점
외부 기준 접점을 사용하는 경우 다음과 같은 장점이 있습니다.
기준 접점 온도를 직접 측정 및 검증할 수 있습니다.
측정 불확도 산출 시 명확한 변수로 포함할 수 있습니다.
측정 결과의 신뢰성을 확보하는 데 유리합니다.
특히, 정밀 교정 및 인증 평가 환경에서는 External Referencing 방식이 보다 적합한 측정 방법으로 활용됩니다.
5. Cold Junction Compensation(CJC)

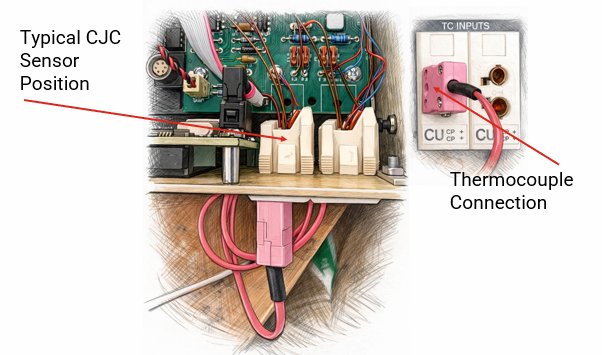

대부분의 측정 장비는 내부적으로 냉접점 보상(CJC, Cold Junction Compensation) 기능을 제공하고 있습니다.
이 방식은 기준 접점의 온도를 장비 내부에서 자동으로 측정하여 보정하는 방법으로, 일반적인 측정 환경에서는 편리하게 사용할 수 있습니다.
다만, 교정 실험실과 같이 측정 불확도 관리가 중요한 환경에서는 다음과 같은 사항을 고려하시는 것이 중요합니다.
내부 기준 접점 온도 측정 방식의 불확도
보정 알고리즘의 정확도
기준 온도에 대한 추적성 확보 여부
이러한 이유로, 다음과 같은 경우에는 External Referencing 방식이 더 적합할 수 있습니다.
측정 불확도를 명확히 정의해야 하는 경우
인증 및 감사 대응이 필요한 환경
높은 신뢰도의 측정 결과가 요구되는 경우
열전대 측정에서는 센서 자체의 성능뿐 아니라 기준 접점의 구성 및 관리 방식이 전체 측정 정확도에 중요한 영향을 미칩니다.
기준 접점(Reference Junction)과 냉접점 보상(CJC)의 원리를 이해하고 적절한 방식으로 적용하는 것은 측정 불확도를 줄이고 신뢰성 있는 데이터를 확보하는 데 매우 중요한 요소입니다.
