압력게이지압, 절대압, 대기압, 차압은 무엇일까?

다양한 압력 타입에 대해 설명드리고자 합니다.

흔한 용어지만 은근 헷갈릴 수 있는 용어의 차이 - 오늘 이 게시물을 통해서 쉽고 깔끔하게 게이지압, 절대압, 대기압, 및 차압에 대해 정리해 보고자 합니다.

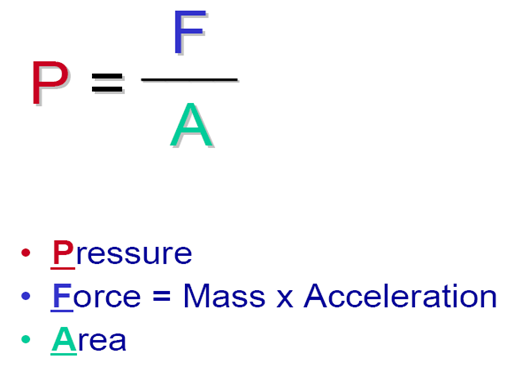

일단 압력이라는 것은 단위 면적당 힘으로 정의가 됩니다.

단위는 수없이 많게 정의가 됩니다. 그 중 많이 쓰는 단위로는 다음과 같습니다.

pa, kpa, Mpa, bar, mbar, psi, kgf/cm2, mmH2O, mmHg, 등등

이 압력 단위는 사용자가 사용하는 어플리케이션에 따라 원하는 단위로 측정하고자 합니다.

보통 교정기나 계측기들은 이들을 쉽게 보기 위해 단위 설정을 다 가지고 있습니다. 사실상 압력이라는 존재는 우리의 일상생활과는 뗄레야 뗄 수 없는 존재인데요. 일단 우리는 상상 대기압에서 존재하고 있으며, 혈관이 받는 압력인 혈압, 안구가 받는 압력인 안압, 타이어를 지탱해 주는 타이어 공기압 등 압력 없이는 우리는 살아갈 수가 없습니다.

게이지압, 절대압, 대기압, 차압은 무엇일까?

대기압 (Atmospheric Pressure)부터 보시면 우리가 항상 느끼고 있는 대기가 주는 압력을 뜻합니다.

1기압은 1atm, 수은주의 높이로 760mmHg로 정의합니다. 딱히 설명할 것도 없는 그냥 대. 기. 압.인데요.. 하지만 대기압은 우리가 항상 느끼고 있는 압력이기에 게이지압과 절대압을 나누는 기준이 되기도 합니다.

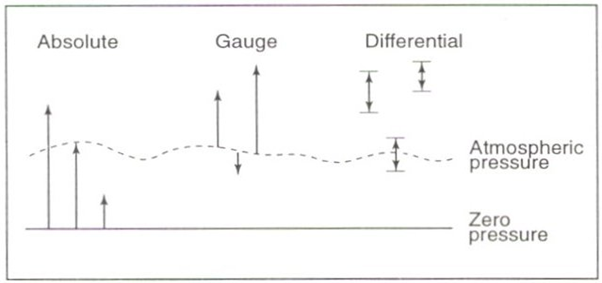

절대압 (Absolute)은 그림과 같이 완전 진공을 기준으로 시작합니다.

압력의 시작이 '0'이기 때문에 현재 항상 존재하는 대기압을 포함하게 됩니다. 절대압 센서가 압력을 측정하게 되면 현재 대기압을 포함하고 있으며, 대기압을 제외한 추가 압력이 가해지면 대기압이 더해진 값을 보여줍니다.

게이지 (Gauge)압은 대기압을 기준으로 합니다.

대기압이 기준이기 때문에 대기압을 '0'으로 보고 대기압 이상의 압력이 가해질 시 그 수지부터 보여주게 됩니다. 따라서 게이지압은 대기압을 제외한 압력을 보여주는데 유용합니다.

차압 (Differential)은 두 지점을 기준으로 봤을 때 두 지점의 압력차입니다.

예를 들어서 설명하면 필터가 있다고 가정했을 때 입력 단과 출력단의 압력을 잰 후 차이를 통해 이 필터가 막혀 있는지? 아닌지? 확인할 수 있습니다.

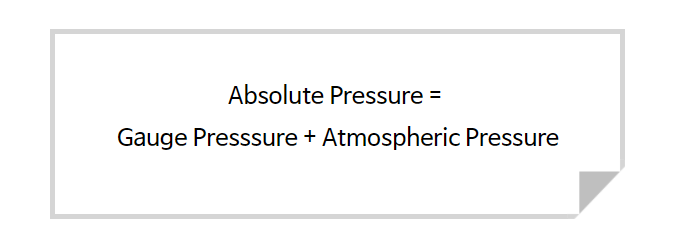

위 글을 아래와 같이 하나의 문장으로 정의할 수 있습니다.
